CR 1-8 A-FGJ-A-V-HQQV / 96516266

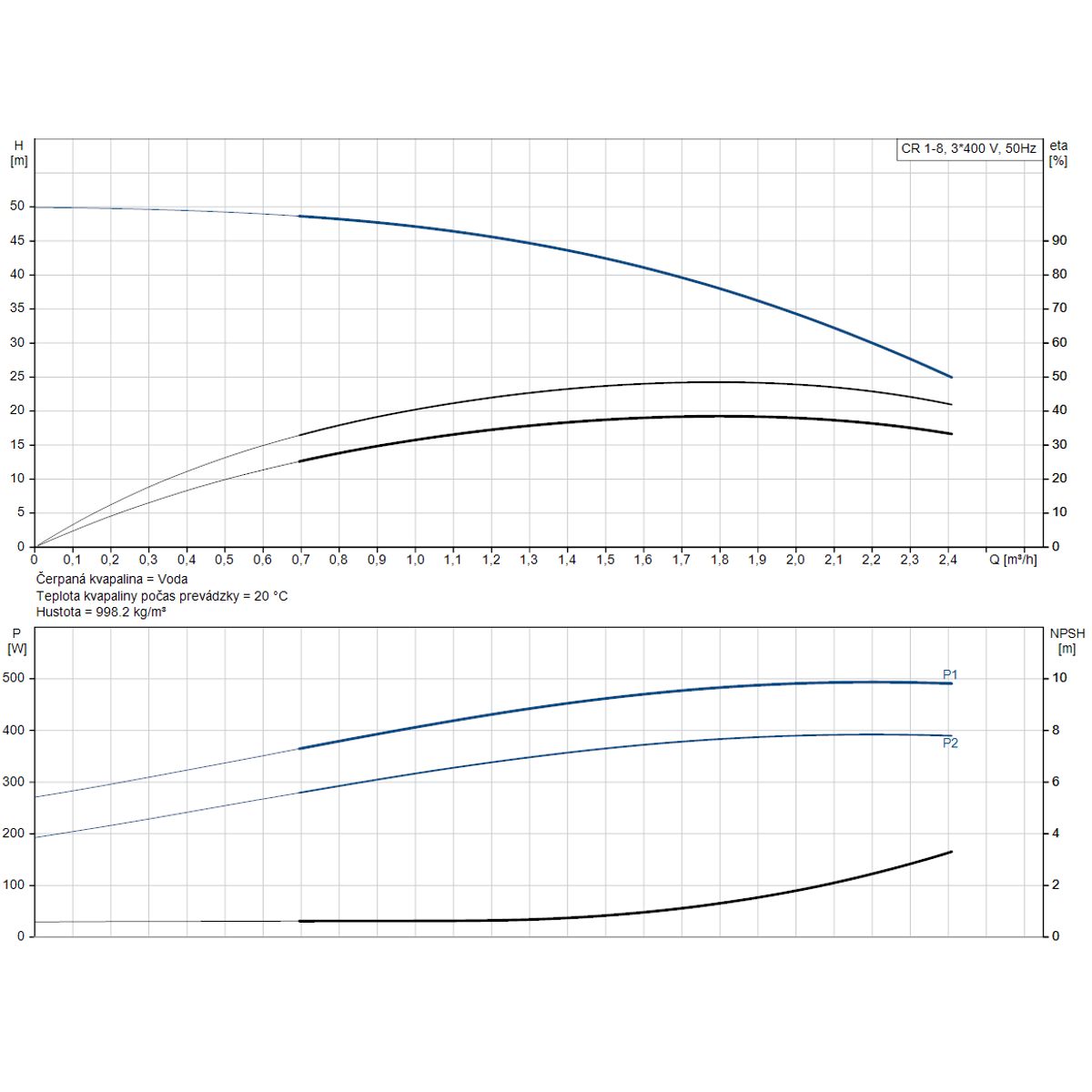

2.4 m3/hod 50 m 0.55 kW
CR 1-8 A-FGJ-A-V-HQQV / 96516266 CR 1-8 A-FGJ-A-V-HQQV / 96516266 CR 1-8 A-FGJ-A-V-HQQV / 96516266 CR 1-8 A-FGJ-A-V-HQQV / 96516266
CR 1-8 A-FGJ-A-V-HQQV / 96516266 CR 1-8 A-FGJ-A-V-HQQV / 96516266 CR 1-8 A-FGJ-A-V-HQQV / 96516266 CR 1-8 A-FGJ-A-V-HQQV / 96516266

CR 1-8 A-FGJ-A-V-HQQV / 96516266

Fabrikant: Grundfos EAN: 5700396738017
Beschikbaar
1285.00 € (incl. btw)
Beschikbaar
EAN: 5700396738017
Technische gegevens
Productbeschrijving
Parameters

CR 1-8 A-FGJ-A-V-HQQV / 96516266

Productoverzicht

Verticale centrifugaalpomp in lijn, ontworpen voor installatie in leidingen of op een fundering. De pomp is niet zelfaanzuigend. Dit model is uitgerust met een 3-fasen wisselstroommotor en is niet voorzien van een frequentieregelaar.

Functies en kenmerken

  • Waaiers en cellichamen van EN 1.4301 roestvrij staal
  • Pompkop en voet gemaakt van gietijzer
  • Pompafdichting gedimensioneerd volgens EN 12756
  • Motor aangesloten op de pomp via een splitkoppeling van gietijzer
  • Aansluiting op de pijpleiding via DIN / ANSI / JIS flenzen
  • Pomprichting: verticaal
  • Eenvoudige asafdichting: HQQV
  • Goedkeuringen: CE, EAC, UKCA, SEPRO, WRAS

Technische parameters

Nominale pompsnelheid2856 tpm
Nominaal debiet1,8 m³/h
Nominale transporthoogte38.6 m
PomprichtingVerticaal
AfdichtingHQQV
Maximale werkdruk25 bar
Maximale druk bij een gegeven temperatuur25 bar / 90 °C, 25 bar / -20 °C
Sac aansluitmaat. PaginaDN 25/32 (1 1/4 inch)
Aansluitmaat persleidingDN 25/32 (1 1/4 inch)
Type aansluitingDIN / ANSI / JIS

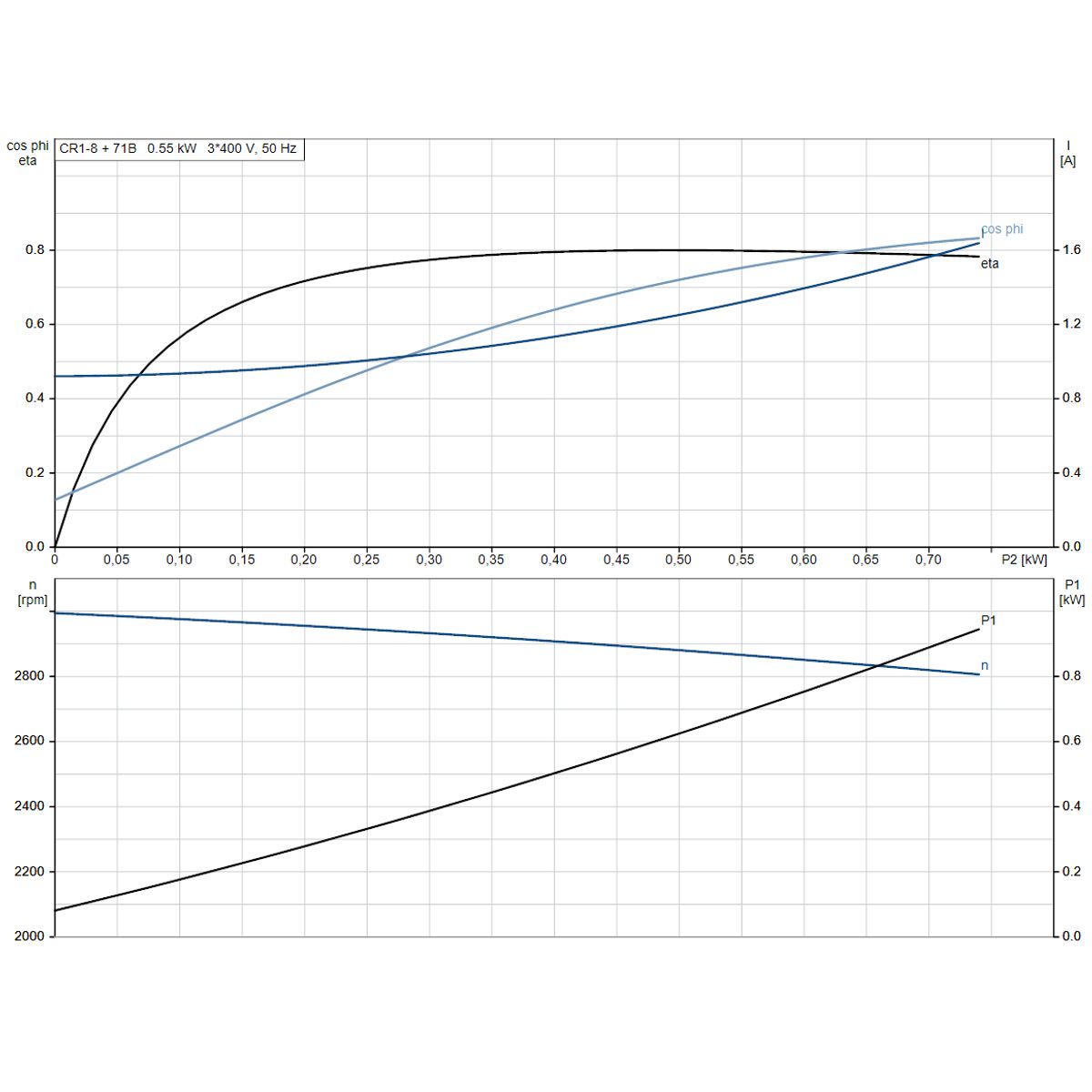

Nominaal opgenomen vermogen (P2)0,55 kW
Frequentie (f)50 Hz
Spanning (U)3 x 220-240D/380-415Y V
Nominale elektrische stroom2.50/1.44 A
Opstartstroom580-620 %
Cos phi0.80-0.70
Motorsnelheid (n)2830-2850 tpm
Rendementsklasse IEIE3
Rendement Eta 1/177.8 %
Eta 3/4 rendement81.5-78.5 %
Eta 1/2 rendement79.5-74.5 %
Aantal polen2
Dekking IP55 Stof/Straling
IsolatieF
Positie aansluitblok6
Minimale efficiëntie-index (MEI ≥)0.70
Nettogewicht24,6 kg
Brutogewicht27,4 kg
Transport hoeveelheid0.063 m³
MotorflensFT85
GoedkeuringenCE, EAC, UKCA, SEPRO, WRAS

Gebruikte materialen

  • Basis: Gietijzer (EN 1561 EN-GJL-200, ASTM A48-25B)
  • Waaier: Roestvrij staal (EN 1.4301, AISI 304)
  • Lagers: SIC
Q max maximaal debiet 2.4 m3/hod
Spanning 3x220-240D / 380-415Y V
H max Afvoerhoogte 50 m
P max Maximaal ingangsvermogen 0.55 kW
Max. temperatuur van verpompte vloeistof 90 °C
Max. motorstroom 2.50/1.44 A
