CR 1-6 A-FGJ-A-E-HQQE / 96516243
2.4 m3/hod
43.7 m
0.37 kW
CR 1-6 A-FGJ-A-E-HQQE / 96516243
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
863.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
Onderdelen
CR 1-7 A-A-A-E-HQQE / 96516176
Productoverzicht

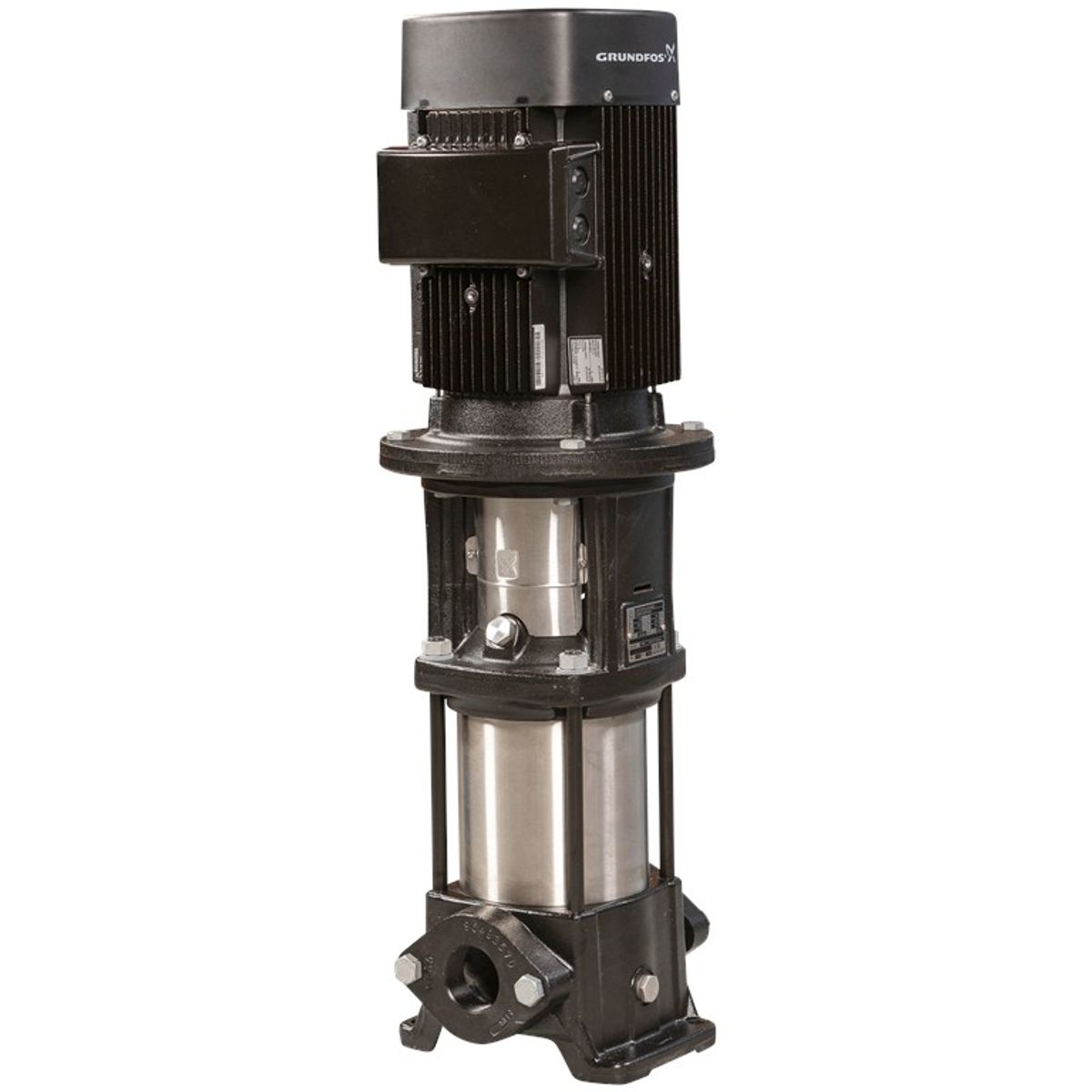

Verticale in-line centrifugaalpomp ontworpen voor rechtstreekse montage op leiding of voet. De pomp is niet zelfaanzuigend en dus geschikt voor toepassingen met eerder gegoten vloeistof.
Functies en kenmerken
- Materiaal van waaiers en cellichamen: roestvrij staal EN 1.4301 met hoge corrosiebestendigheid.
- De gietijzeren pompkop en -voet garanderen sterkte en een lange levensduur.
- De pompafdichting is gedimensioneerd volgens EN 12756 voor betrouwbare dichtheid.
- Motor en pomp zijn verbonden door een gedeelde gietijzeren koppeling voor eenvoudige installatie en onderhoud.
- De aansluiting op de pijpleiding via ovale/Rp-flenzen zorgt voor een veilige en betrouwbare verbinding.
- De motor is een draaistroommotor met een vermogen van 0,37 kW en ongeveer 2873 tpm.
Technische parameters
| Nominaal debiet | 1,8 m³/u |
|---|---|
| Nominale transporthoogte | 33.6 m |
| Pomprichting | Verticaal |
| Type afdichting | HQQE enkelvoudige asafdichting |
| Temperatuurbereik vloeistof | -20 °C tot 120 °C |
| Maximale werkdruk | 16 bar |
| Aanzuig- en uitblaasopening | 1 inch |
| Aansluiting | Ovaal / Rp, PN 16 |
| Vermogen motor (P2) | 0,37 kW |
| Stroomvoorziening | 3 x 220-240D / 380-415Y V, 50 Hz |
| Nominale elektrische stroom | 1.74/1.00 A |
| Motor-efficiëntieklasse | IE3 |
| Aanloopstroom motor | 490-530 % |
| Motorbehuizing | IP 55 Stof/Straling |
| Motor isolatie | F-klasse |
| Gewicht netto/bruto | 20,1 kg / 22,9 kg |
| Afmetingen voor transport | Volume 0,063 m³ |
| Goedkeuringen en certificaten | CE, EAC, UKCA, SEPRO, WRAS, ACS |

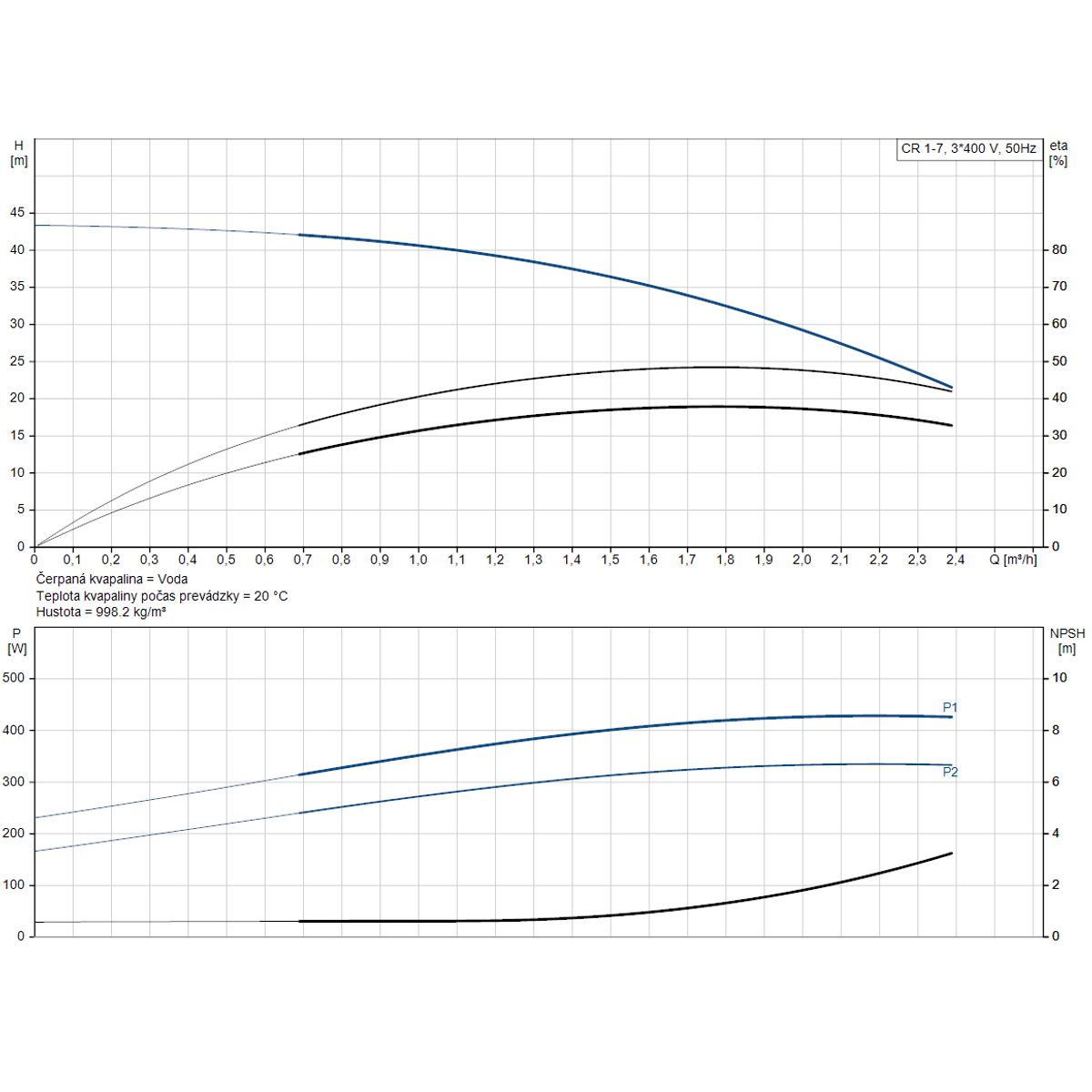

| Norm voor krommingstolerantieband | ISO9906:2012 3B |
Gebruikte materialen
- Duurzame gietijzeren basis EN 1561 EN-GJL-200, ASTM A48-25B.
- Waaier in roestvrij staal EN 1.4301, AISI 304.
- Lagers van SIC-materiaal voor hoge sterkte en duurzaamheid.
- Motoronderdelen vervaardigd volgens IEC-normen met hoogwaardige afwerking.
Installatie
- De maximale omgevingstemperatuur voor installatie is 60 °C.

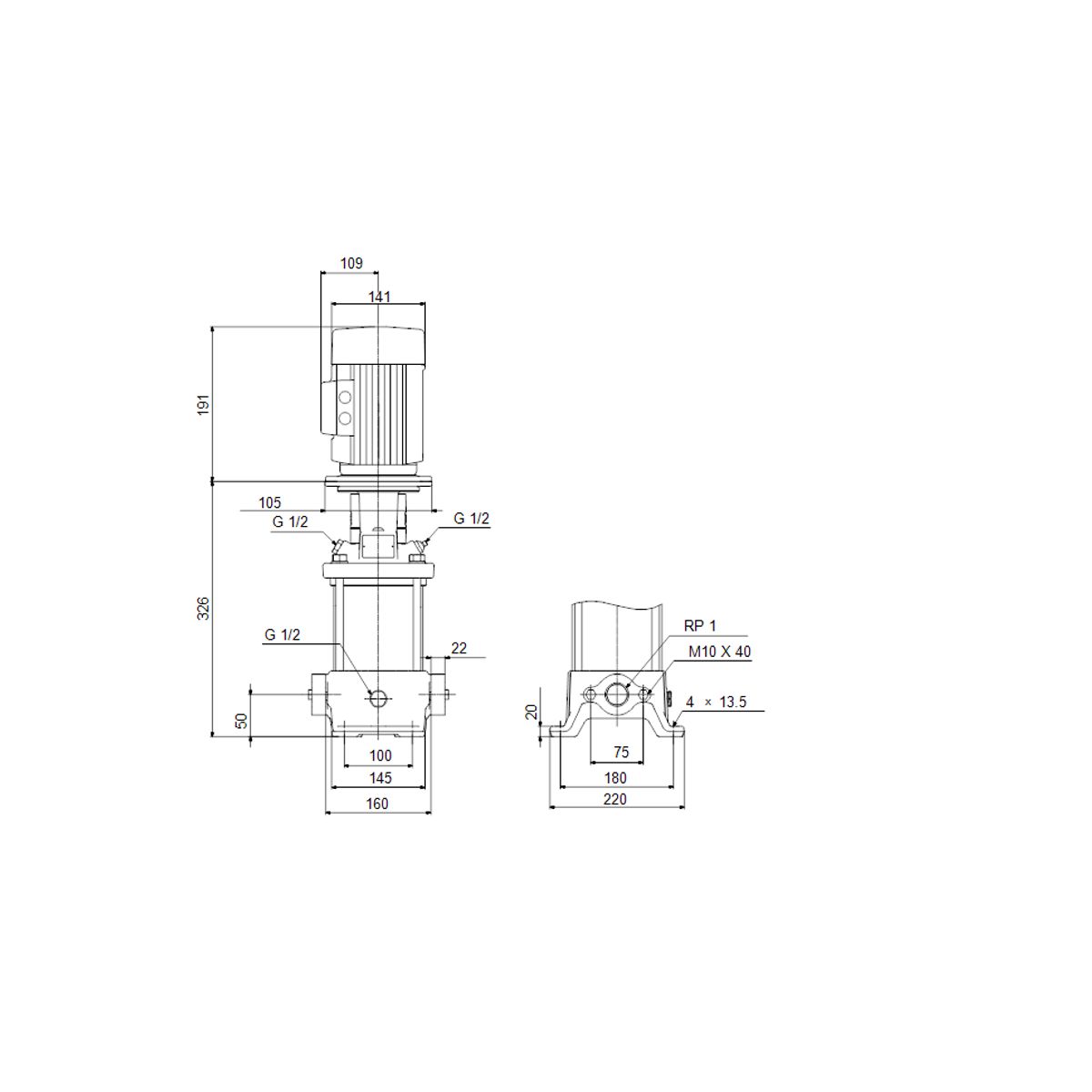

- De pomp wordt horizontaal of verticaal geïnstalleerd volgens het installatieschema met ovale/rep-aansluiting.
- Zorg voor een juiste aansluiting en bevestiging in het leidingsysteem voor een veilige en betrouwbare werking.
| Q max maximaal debiet | 2.4 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 43.7 m |
| P max Maximaal ingangsvermogen | 0.37 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 1.74/1.00 A |
