CR 1-5 A-A-A-E-HQQE / 96516173
2.4 m3/hod
31.6 m
0.37 kW
CR 1-5 A-A-A-E-HQQE / 96516173
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
925.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
Onderdelen
CR 1-5 A-A-A-E-HQQE / 96516173
Productoverzicht

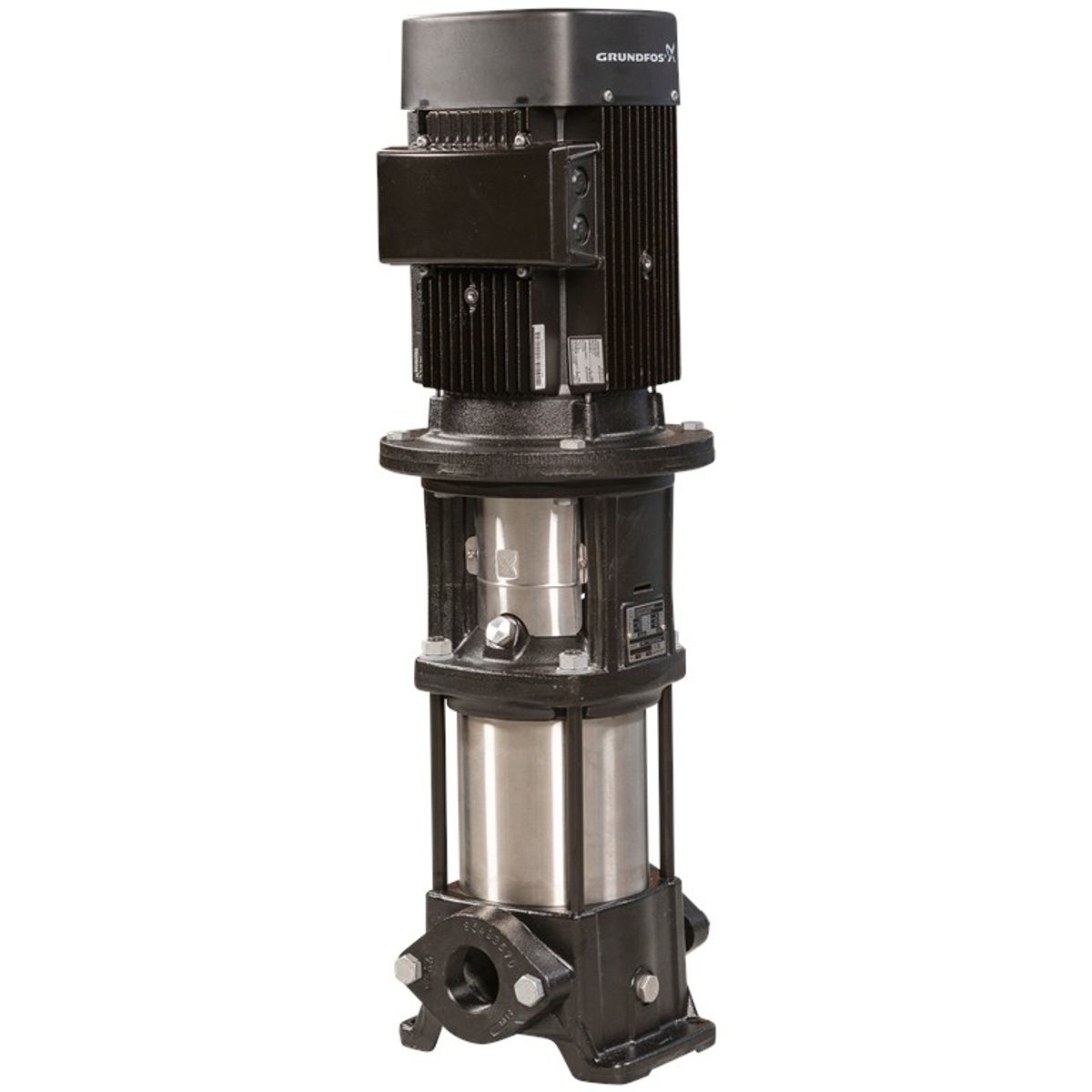

Verticale centrifugaalpomp in inline-ontwerp, voor installatie in leidingen of op funderingen. De pomp is niet zelfaanzuigend en is ontworpen voor het verpompen van water in diverse toepassingen. De motor is een 3-fasen wisselstroommotor die met de pomp is verbonden via een gedeelde gietijzeren koppeling.
- Materiaal waaiers en cellichamen: roestvrij staal EN 1.4301
- Materiaal van pompkop en voet: gietijzer
- Pompafdichting gedimensioneerd volgens EN 12756
- Aansluiting op leidingwerk: Ovale/Rp flenzen
Functies en kenmerken
- Krachtig verticaal ontwerp geschikt voor installatie in leidingen.
- Hoog rendement met IE3-motorrendementsklasse.
- Enkelvoudige asafdichting type HQQE.
- Vloeistoftemperatuurbereik van -20 °C tot 120 °C garandeert brede toepassing.
- Maximale werkdruk tot 16 bar.
- 1 inch keelaansluiting (aanzuig en uitblaas).
- CE, EAC, UKCA, SEPRO, WRAS, ACS goedkeuringen garanderen kwaliteit en veiligheid.
Installatie
Maximale omgevingstemperatuur tijdens installatie: 60 °C. De pomp wordt verticaal gemonteerd op een leiding of op een voet met ovale/Rp-aansluiting. Zorgt voor een stabiele en betrouwbare werking in verschillende installatieomstandigheden.
Technische parameters
| Nominale pompsnelheid | 2873 tpm |
|---|---|
| Nominaal debiet | 1,8 m³/h |
| Nominale transporthoogte | 24.9 m |
| Pomprichting | Verticaal |
| Type afdichting | Enkelvoudige HQQE |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Krommingstolerantieband | ISO9906:2012 3B |
| Inlaatkeelgrootte | 1 inch |
| Grootte uitlaatmondstuk | 1 inch |
| PN voor pijpaansluiting | PN 16 |
| Motorflens | FT85 |
| Geselecteerde vloeistoftemperatuur | 20 °C |
| Vloeistoftemperatuurbereik | -20 °C tot 120 °C |
| Maximale werkdruk | 16 bar |
| Maximale druk bij 120 °C | 16 bar |
| Maximale druk bij -20 °C | 16 bar |
| Aantal motorpolen | 2 |
| Elektrische gegevens (motor standaard) | IEC |
| Motortype | 71A |
| P2 motorvermogen | 0,37 kW |
| Benodigd vermogen voor de pomp (P2) | 0,37 kW |
| Frequentie | 50 Hz |
| Spanning | 3 x 220-240D/380-415Y V |
| Nominale elektrische stroom | 1.74/1.00 A |
| Opstartstroom | 490-530 % |
| Cos phi | 0.80 - 0.70 |
| Rendementsklasse IE | IE3 |
| Rendement Eta 1/1 | 73.8 % |
| Rendement Eta 3/4 | 79.0 - 76.5 % |
| Eta 1/2 rendement | 75.5 - 71.5 % |
| Dekking IP | 55 Stof/Strooisel |
| Isolatie | F |
| Positie aansluitblok | 6 |
| Minimale efficiëntie-index MEI ≥ | 0.70 |
| Nettogewicht | 19,4 kg |
| Brutogewicht | 22 kg |
| Transport hoeveelheid | 0.054 m³ |
Gebruikte materialen
- Basis: gietijzer (EN 1561 EN-GJL-200, ASTM A48-25B)
- Waaier: roestvrij staal (EN 1.4301, AISI 304)
- Lagers: SIC
| Q max maximaal debiet | 2.4 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 31.6 m |
| P max Maximaal ingangsvermogen | 0.37 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 1.74/1.00 A |
| Omschrijving | Prijs | Beschikbaarheid |
|---|
|
Mechanische afdichtingsset HQQE CR(I/N) 1-5 / 96455086
|
|
Grundfos reserveonderdelenset slijtdelen CR 1/3 - tot 9 trappen / 96455095
|
