CR 1-4 A-A-A-E-HQQE / 96516172
2.4 m3/hod
25.4 m
0.37 kW
CR 1-4 A-A-A-E-HQQE / 96516172
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
778.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
Onderdelen

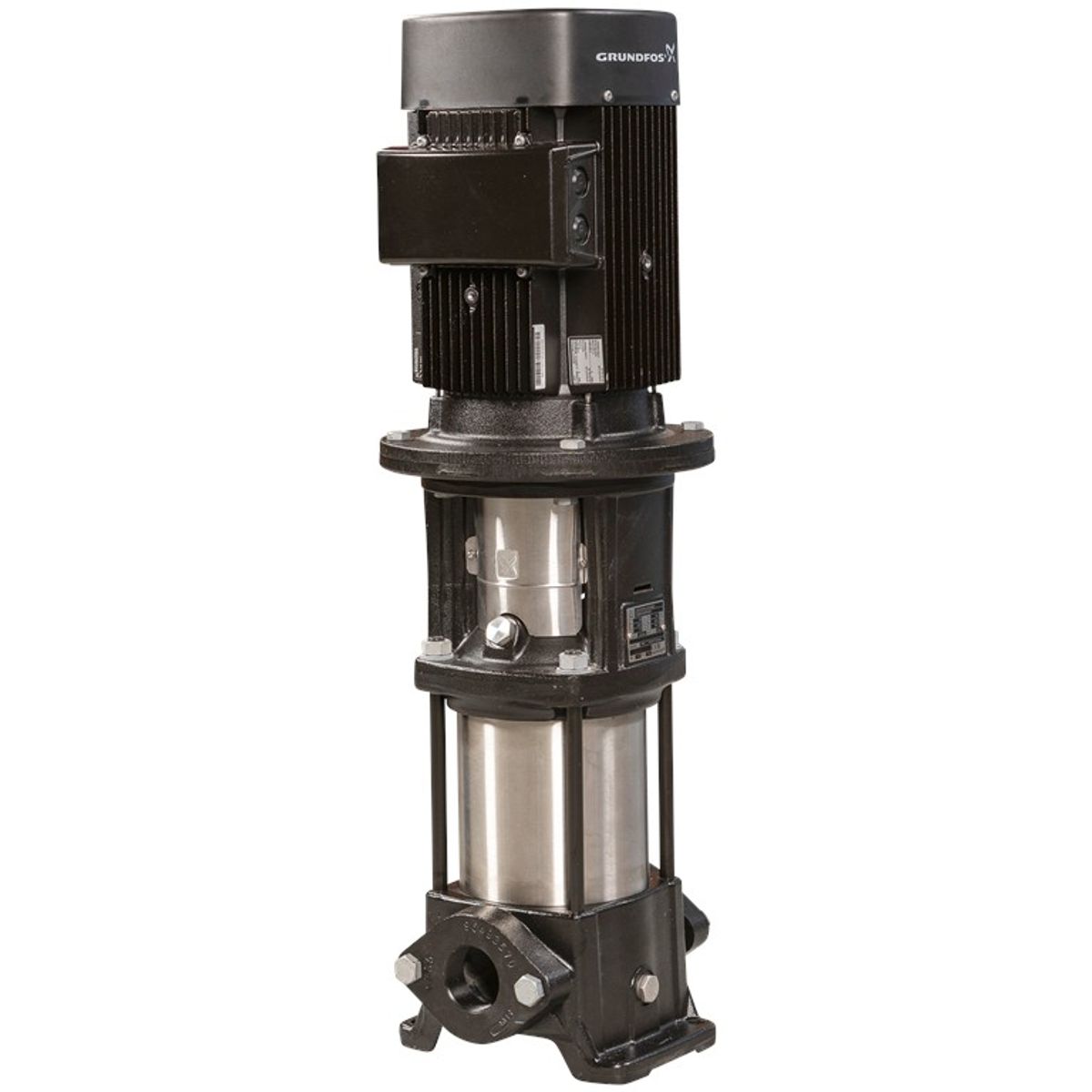

CR 1-4 A-A-A-E-HQQE / 96516172
Productoverzicht
Verticale in-line centrifugaalpomp ontworpen voor installatie in een leiding of op een fundering. Deze pomp is niet zelfaanzuigend en is optimaal voor het verpompen van water in een temperatuurbereik van -20 °C tot 120 °C. De ideale oplossing voor betrouwbare waterverwerking in diverse toepassingen.
Kenmerken en functies
- Waaiers en koppelingslichamen van EN 1.4301 roestvrij staal garanderen een lange levensduur en corrosiebestendigheid
- Pompkop en voet gemaakt van robuust gietijzer voor sterkte en stabiliteit
- Pompafdichting volgens EN 12756 voor betrouwbare afdichting
- De motor is stevig met de pomp verbonden via een gedeelde gietijzeren koppeling voor eenvoudig onderhoud
- Aansluiting op ovale/Rp-pijpflenzen voor eenvoudige integratie
- 3-fase wisselstroommotor zorgt voor een betrouwbare en efficiënte aandrijving
Technische parameters
| Besturingseenheden | Geen |
|---|---|
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -20 .. 120 °C |
| Geselecteerde vloeistoftemperatuur | 20 °C |
| Dichtheid | 998,2 kg/m³ |
| Nominale pompsnelheid | 2873 tpm |
| Nominaal debiet | 1,8 m³/h |
| Nominale transporthoogte | 20.3 m |
| Pomprichting | Verticaal |
| Afdichting | Enkelvoudig (HQQE) |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Tolerantiebandcurve | ISO9906:2012 3B |
| Basismateriaal | Gietijzer (EN 1561 EN-GJL-200, ASTM A48-25B) |
| Materiaal waaier | Roestvast staal (EN 1.4301, AISI 304) |
| Lagers | SIC |
| Maximale omgevingstemperatuur | 60 °C |
| Maximale bedrijfsdruk | 16 bar |
| Maximale druk bij een gegeven temperatuur | 16 bar / 120 °C, 16 bar / -20 °C |
| Type aansluiting | Ovaal / Rp |
| Inlaat keelmaat | 1 inch |
| Afvoer keelmaat | 1 inch |
| PN voor pijpaansluiting | PN 16 |
| Motorflens | FT85 |
| Standaard motor | IEC |
| Motortype | 71A |
| Vermogen (P2) | 0,37 kW |
| Frequentie (f) | 50 Hz |
| Nominale spanning (U) | 3 x 220-240D/380-415Y V |
| Nominale elektrische stroom | 1.74/1.00 A |
| Opstartstroom | 490-530 % |
| Cos phi | 0.70-0.80 |
| Motorsnelheid (n) | 2850-2880 tpm |
| Rendementsklasse IE | IE3 |
| Eta rendement | 73,8% (Eta 1/1), 75,5-71,5% (Eta 1/2), 79,0-76,5% (Eta 3/4) |
| Aantal polen | 2 |
| Dekking IP | IP55 (stof/nevel) |
| Isolatie | F-klasse |
| Motorserienummer | 85805102 |
| Positie aansluitblok | 6 |
| Minimale efficiëntie-index (MEI ≥) | 0.70 |
| Nettogewicht | 18,9 kg |
| Brutogewicht | 21,5 kg |
| Transport hoeveelheid | 0.054 m³ |
| Q max maximaal debiet | 2.4 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 25.4 m |
| P max Maximaal ingangsvermogen | 0.37 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 1.74/1.00 A |
