CR 3-8 A-A-A-V-HQQV / 96516612
4.4 m3/hod
52.8 m
0.75 kW
CR 3-8 A-A-A-V-HQQV / 96516612
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
1219.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
Onderdelen

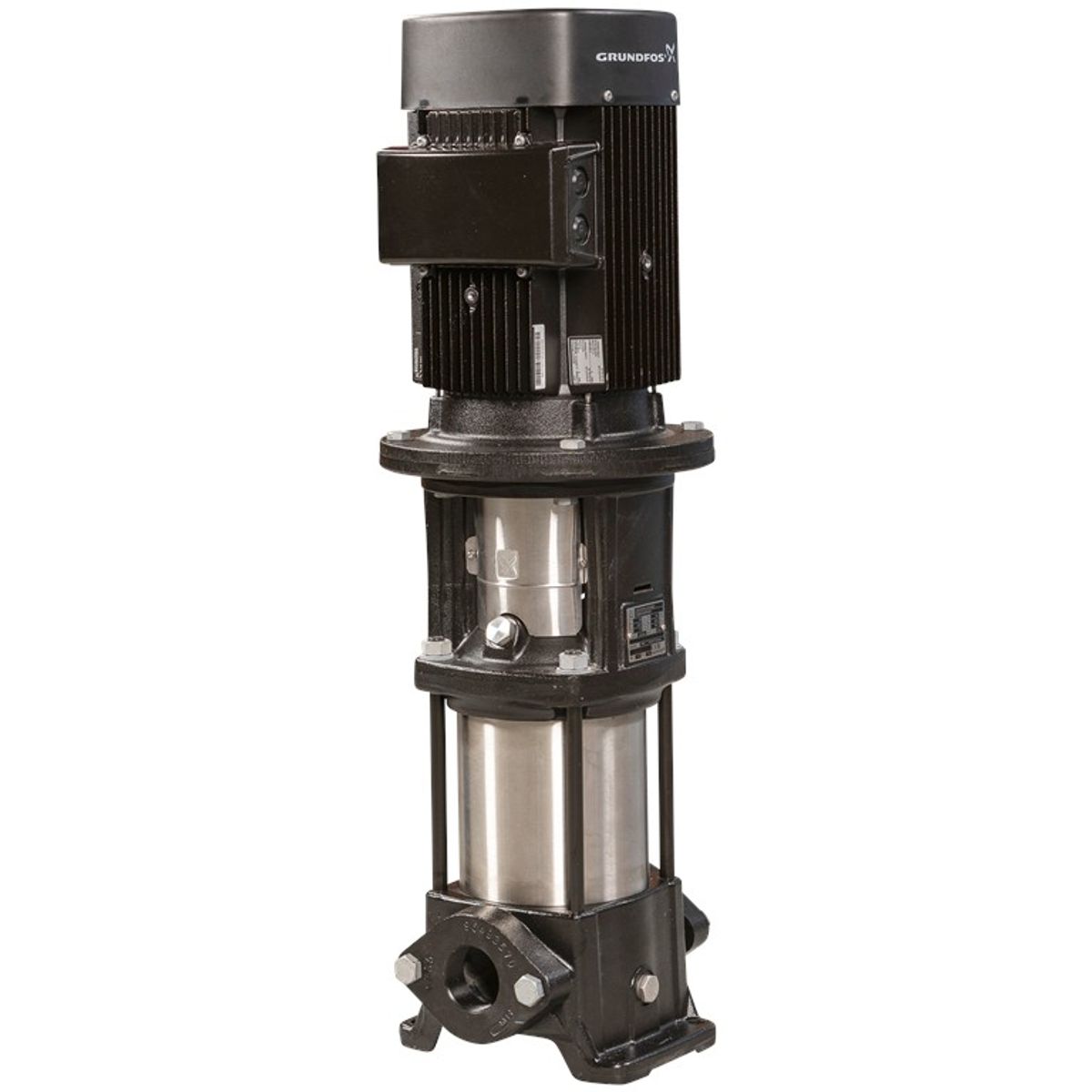

CR 3-8 A-A-A-V-HQQV / 96516612
Productoverzicht
Verticale in-line centrifugaalpomp, ontworpen voor installatie in leidingen of op een fundering. De pomp is niet zelfaanzuigend, is uitgerust met een draaistroommotor en is ideaal voor watertransfertoepassingen.
Functies en kenmerken
- Materiaal waaiers en cellichamen: roestvrij staal EN 1.4301
- Materiaal pompkop en voet: Gietijzer
- Pompafdichting gedimensioneerd volgens EN 12756
- Motor verbonden met de pomp door een gedeelde gietijzeren koppeling
- Aansluiting op de pijpleiding door middel van Ovale/Rp flenzen
- Oriëntatie: Verticaal
- Positie aansluitblok: 6
- Niet uitgerust met frequentieomvormer

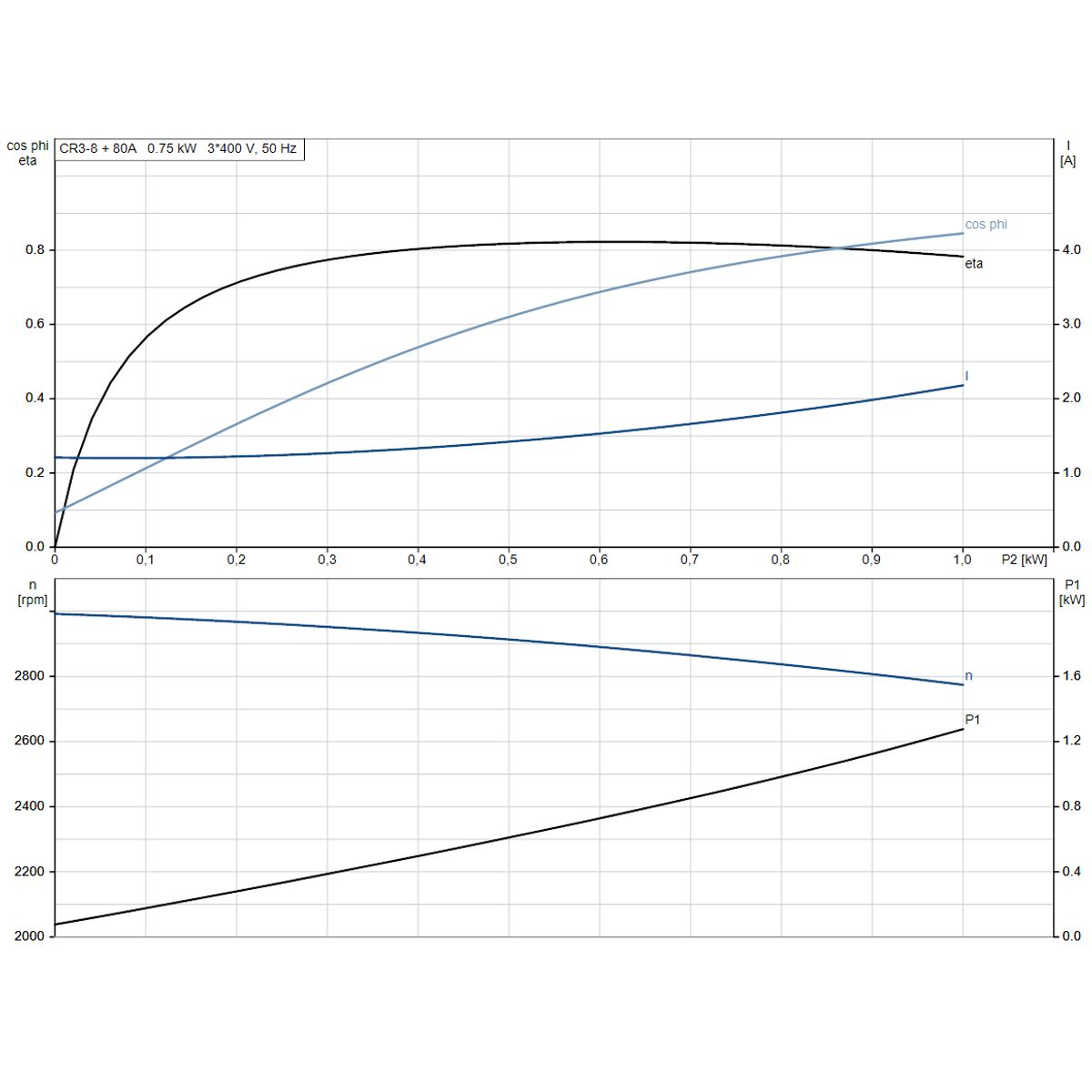

De motor is een driefasen wisselstroom type 80A met een vermogen van 0,75 kW, frequentie 50 Hz en spanning 3 x 220-240D/380-415Y V.
Goedkeuringen CE, EAC, UKCA, SEPRO, WRAS.

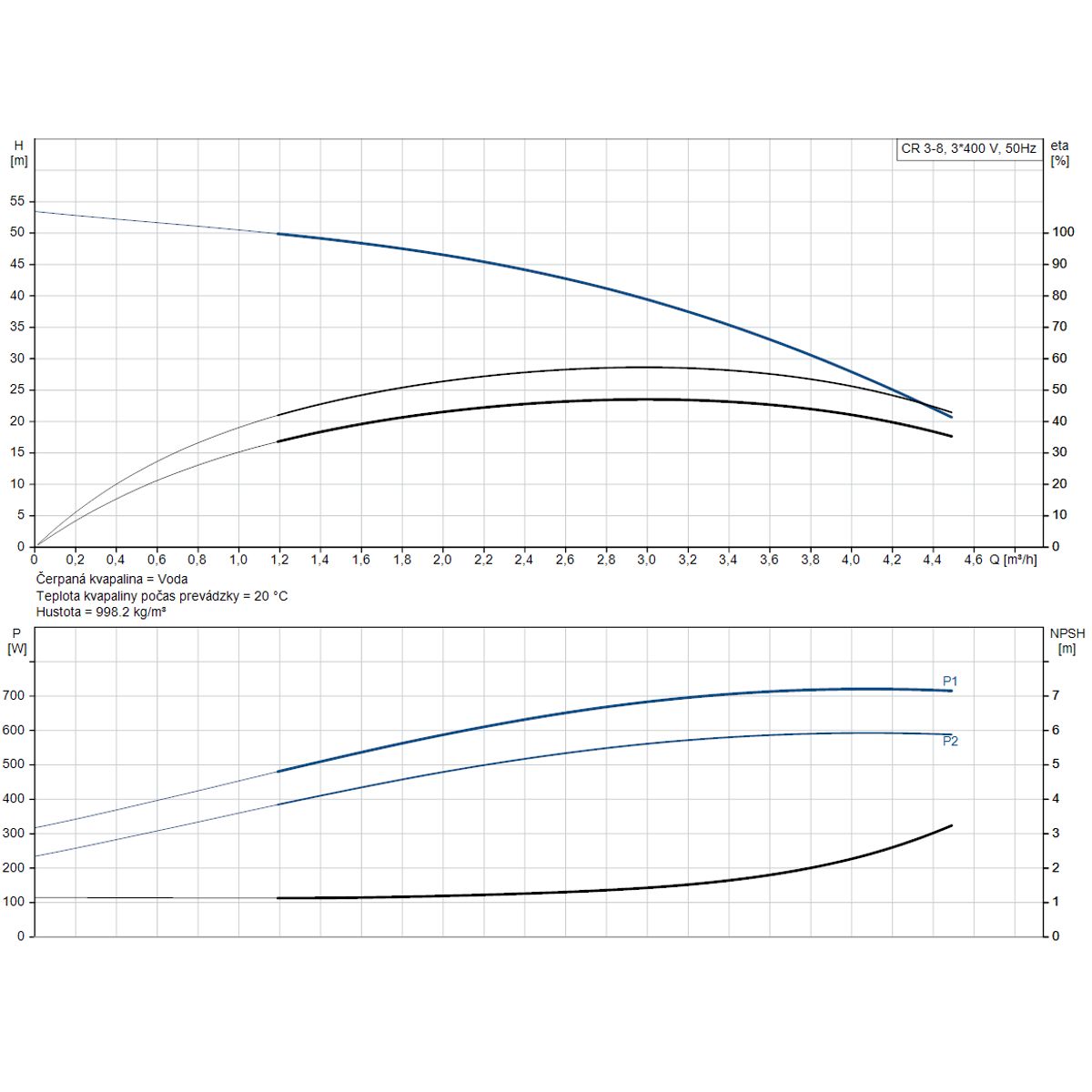

Technische parameters
| Nominale pompsnelheid | 2864 tpm |
|---|---|
| Nominaal debiet | 3 m³/u |
| Nominale transporthoogte | 38.3 m |
| Pomprichting | Verticaal |
| Afdichting | HQQV (enkele asafdichting) |
| Maximale werkdruk | 16 bar |
| Maximale druk bij een gegeven temperatuur | 16 bar / 90 °C, 16 bar / -20 °C |
| Temperatuurbereik vloeistof | -20 °C tot 90 °C |
| Inlaatkeelgrootte | 1 inch |
| Grootte uitlaatmondstuk | 1 inch |
| Motorflens | FT100 |
| Pompvloeistof | Water |
| Rendementsklasse IE | IE3 |
| Nettogewicht | 23 kg |
| Brutogewicht | 25,7 kg |
| Transporthoeveelheid | 0.063 m³ |
| Minimale efficiëntie-index MEI | 0.70 |
| Dekking IP | IP55 Stof/Straling |
| Isolatie | F |
| Aantal polen | 2 |
| Cos phi | 0.81-0.71 |
| Opstartstroom | 580-620 % |
| Nominale elektrische stroom | 3.30/1.90 A |
Gebruikte materialen
- Basis: gietijzer EN 1561 EN-GJL-200 / ASTM A48-25B
- Waaier: roestvrij staal EN 1.4301 (AISI 304)
- Lagers: SIC

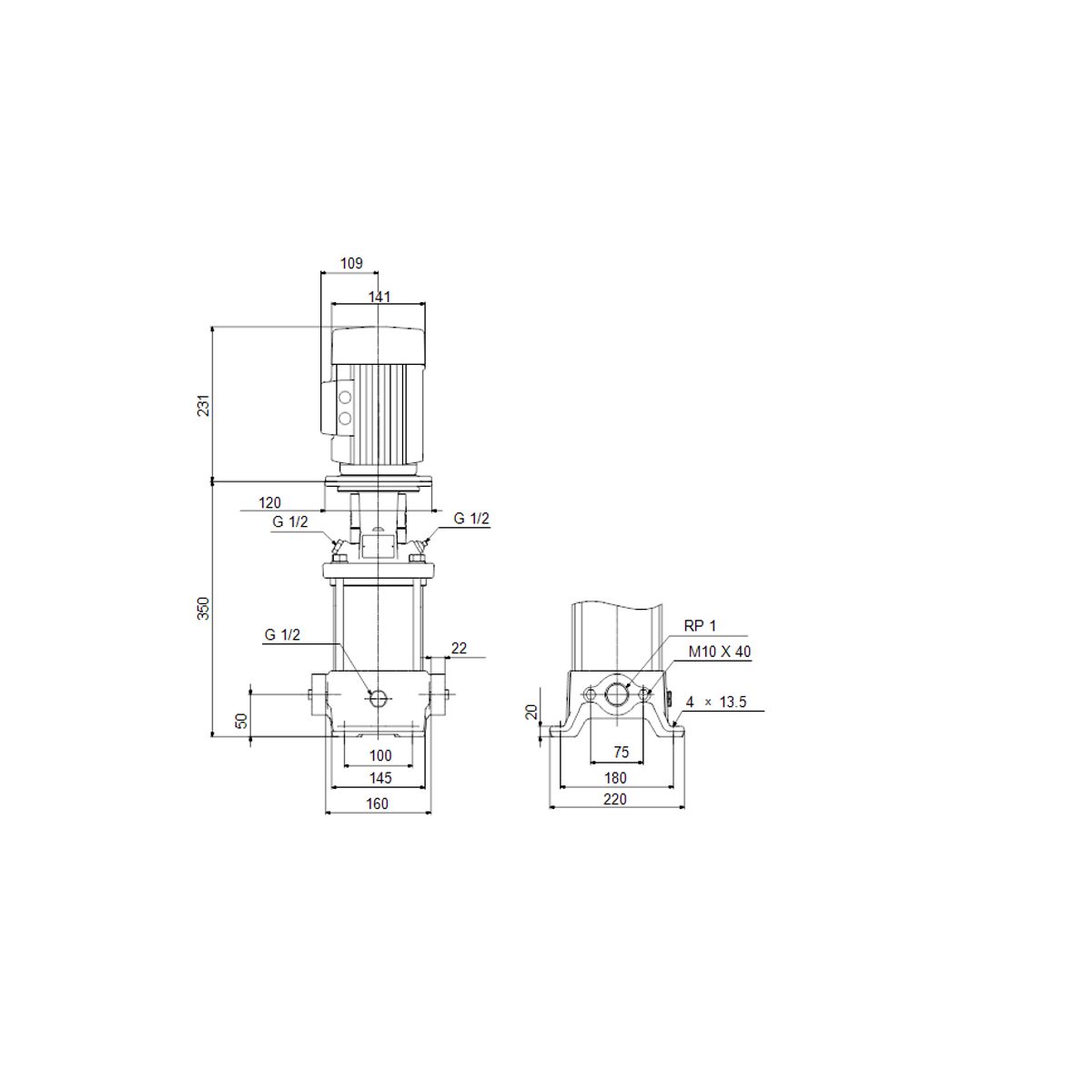

Installatie
Maximale omgevingstemperatuur voor installatie: 60 °C.
Maximale bedrijfsdruk is 16 bar, bij bedrijf van -20 °C tot 90 °C mediumtemperatuur.
Type aansluiting.
| Q max maximaal debiet | 4.4 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 52.8 m |
| P max Maximaal ingangsvermogen | 0.75 kW |
| Max. temperatuur van verpompte vloeistof | 90 °C |
| Max. motorstroom | 3.30/1.90 A |
| Omschrijving | Prijs | Beschikbaarheid |
|---|
|
Grundfos Mechanical Seal Kit HQQV CR(I/N) 1-5 / 96455087
|
|
Grundfos reserveonderdelenset slijtdelen CR 1/3 - tot 9 trappen / 96455095
|
Meer weergeven
