CR 3-8 A-A-A-E-HQQE / 96516595
4.4 m3/hod
32.3 m
0.75 kW
CR 3-8 A-A-A-E-HQQE / 96516595
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
952.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
Onderdelen
CR 3-8 A-A-A-E-HQQE / 96516595
Productoverzicht

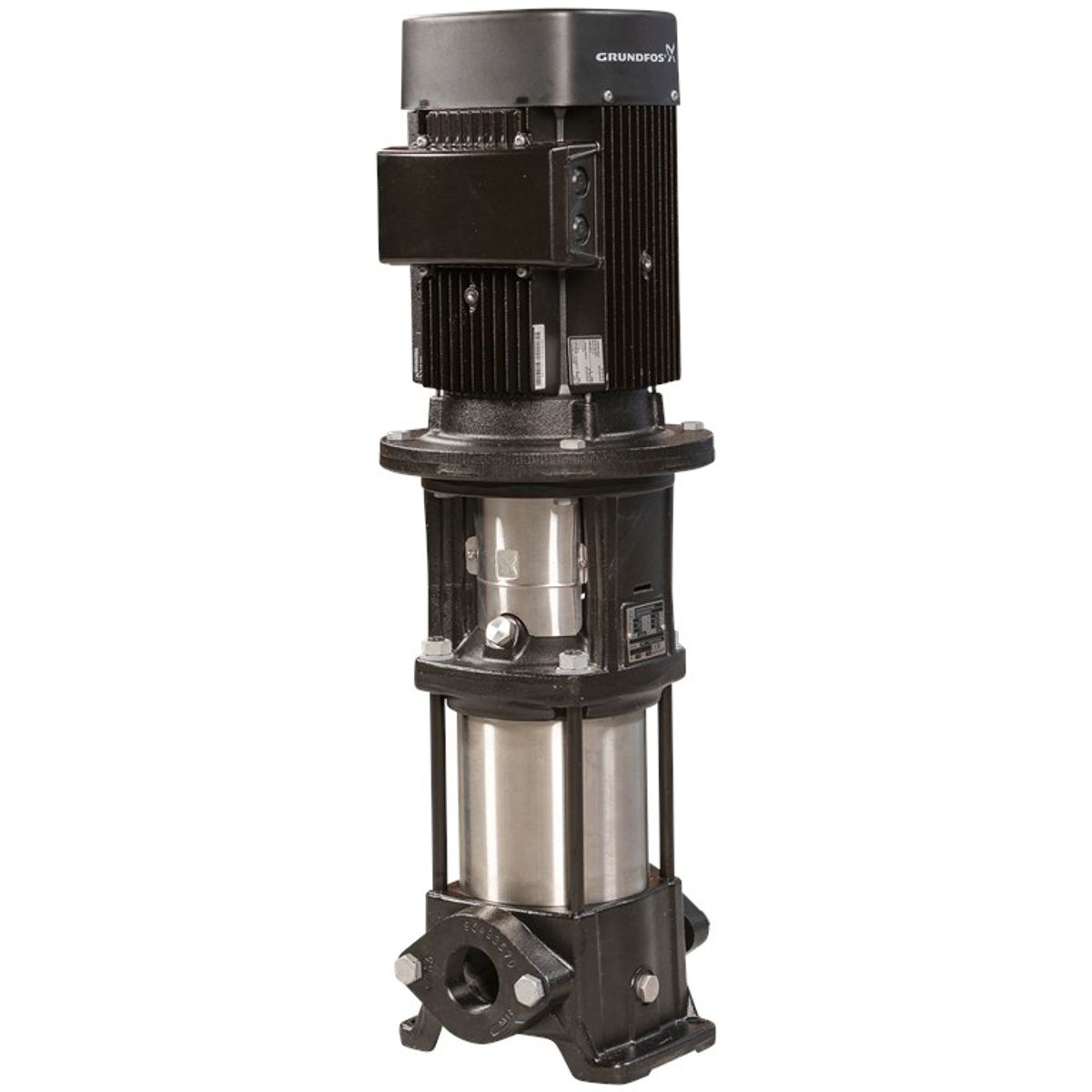

Verticale in-line centrifugaalpomp, ontworpen voor installatie in leidingen of op een fundering. De pomp is niet zelfaanzuigend, waardoor het een betrouwbare oplossing is voor directe aansluiting op het systeem zonder dat speciale aanzuiging nodig is.
De motor is een driefasen wisselstroommotor die met de pomp is verbonden via een gedeelde gietijzeren koppeling, die een hoge duurzaamheid en efficiënte krachtoverbrenging garandeert.
Functies en kenmerken
- Materiaal waaiers en cellichamen: roestvrij staal EN 1.4301
- Materiaal pompkop en voet: gietijzer
- Pompafdichting gedimensioneerd volgens EN 12756
- Motor verbonden met de pomp door een gedeelde gietijzeren koppeling
- Aansluiting op de pijpleiding door middel van ovale/Rp-flenzen
- 3-fase wisselstroommotor zorgt voor betrouwbare prestaties
Technische parameters
| Besturingseenheden | Geen |
|---|---|
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -20 .. 120 °C |
| Geselecteerde vloeistoftemperatuur | 20 °C |
| Dichtheid | 998,2 kg/m³ |
| Nominale pompsnelheid | 2864 tpm |
| Nominaal debiet | 3 m³/h |
| Nominale transporthoogte | 38.3 m |
| Pomprichting | Verticaal |
| Afdichting | HQQE |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Tolerantiebandcurve | ISO9906:2012 3B |
| Maximale werkdruk | 16 bar |
| Maximale druk bij temperatuur | 16 bar / 120 °C 16 bar / -20 °C |
| Type aansluiting | Ovaal / Rp |
| Inlaat keelmaat | 1 inch |
| Grootte uitlaat | 1 inch |
| PN voor pijpaansluiting | PN 16 |
| Motorflens | FT100 |
| Elektrische gegevens | |
| Standaard motor | IEC |
| Motortype | 80A |
| Motorvermogen (P2) | 0,75 kW |
| Frequentie | 50 Hz |
| Nominale elektrische stroom | 3.30/1.90 A |
| Opstartstroom | 580-620 % |
| Cos phi | 0.81-0.71 |
| Motorsnelheid (n) | 2840-2870 tpm |
| Rendementsklasse IE | IE3 |
| Rendement Eta 1/1 | 80.7 % |
| Rendement Eta 3/4 | 82.7-80.9 % |
| Rendement Eta 1/2 | 81.7-77.9 % |
| Aantal polen | 2 |
| Dekking IP | IP55 Stof/Straling |
| Isolatie | F |
| Motorserienummer | 85U05104 |
| Minimale efficiëntie-index, MEI ≥ | 0.70 |
| Nettogewicht | 23 kg |
| Brutogewicht | 25,7 kg |
| Transport hoeveelheid | 0.063 m³ |
| Positie van het aansluitblok | 6 |
Gebruikte materialen
- Basis: gietijzer EN 1561 EN-GJL-200, ASTM A48-25B
- Waaier: roestvrij staal EN 1.4301 (AISI 304)
- Lagers: SIC
Installatie
- Maximale omgevingstemperatuur: 60 °C
- Maximale bedrijfsdruk: 16 bar bij temperaturen tot 120 °C
- Aansluiting: Ovaal/Rp flenzen
| Q max maximaal debiet | 4.4 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 32.3 m |
| P max Maximaal ingangsvermogen | 0.75 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 3.30/1.90 A |
