CR 3-2 A-FGJ-A-E-HQQE / 96516649
4.5 m3/hod
13.5 m
0.37 kW
CR 3-2 A-FGJ-A-E-HQQE / 96516649
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
950.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
Onderdelen
CR 3-2 A-FGJ-A-E-HQQE / 96516649
Overzicht

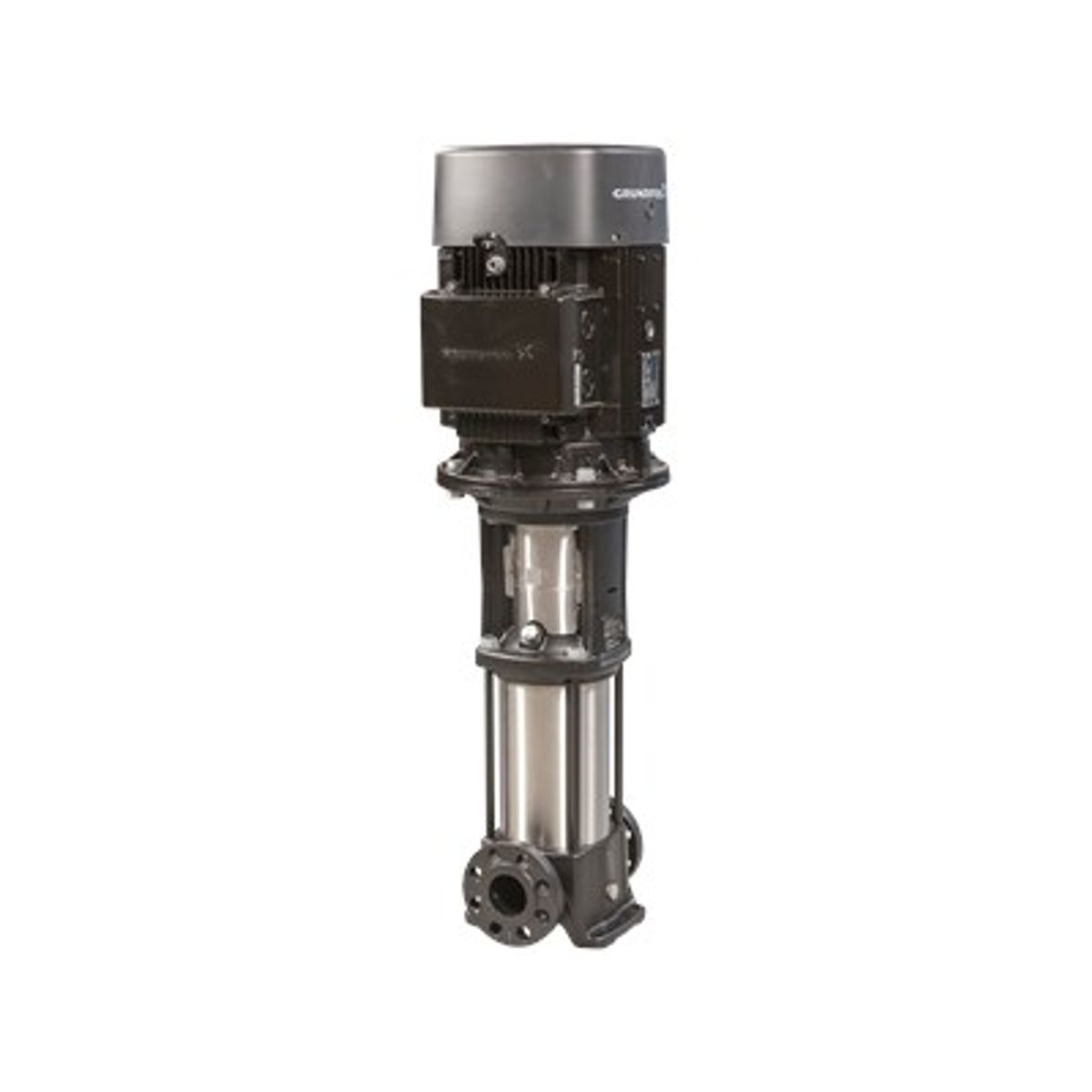

Verticale centrifugaalpomp in lijn, ontworpen voor installatie in leidingen of op een fundering. De pomp is niet zelfaanzuigend.
Dit model heeft een 3-fasen wisselstroommotor en is ideaal voor toepassingen waarbij betrouwbaar water moet worden gepompt.
Functies en kenmerken
- Materiaal waaiers en cellichamen: roestvrij staal EN 1.4301
- Materiaal pompkop en voet: Gietijzer
- Pompafdichting gedimensioneerd volgens EN 12756
- Motor aan de pomp gekoppeld met een gedeelde gietijzeren koppeling
- Aansluiting op pijpleiding met DIN/ANSI/JIS flenzen
De motor is IEC standaard type 71A met een vermogen van 0,37 kW en een frequentie van 50 Hz, hoog rendement IE3.
Technische parameters
| Nominale pompsnelheid | 2873 tpm |
|---|---|
| Nominaal debiet | 3 m³/h |
| Nominale transporthoogte | 9.6 m |
| Pomprichting | Verticaal |
| Afdichting | HQQE |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Tolerantiebandcurve | ISO9906:2012 3B |
| Maximale werkdruk | 25 bar |
| Maximale druk bij temperatuur | 25 bar / 120 °C |
| Maximale druk bij temperatuur | 25 bar / -20 °C |
| Sac aansluitmaat. Pagina | DN 25/32, 1 1/4 inch |
| Aansluitmaat afvoer | DN 25/32, 1 1/4 inch |
| Opgenomen vermogen (P2) | 0,37 kW |
| Frequentie (f) | 50 Hz |
| Spanning (U) | 3 x 220-240D/380-415Y V |
| Nominale elektrische stroom | 1.74/1.00 A |
| Opstartstroom | 490-530 % |
| Cos phi | 0.80-0.70 |
| Toerental (n) | 2850-2880 tpm |
| Rendementsklasse IE | IE3 |
| Minimale efficiëntie-index (MEI) | ≥ 0.70 |
| Toegangsbescherming (IP) | IP55 Stof/Straling |
| Isolatie | F |
| Nettogewicht | 22,9 kg |
| Bruto gewicht | 25,5 kg |
| Transport hoeveelheid | 0.054 m³ |
Gebruikte materialen
- Basis: gietijzer (EN 1561 EN-GJL-200, ASTM A48-25B)
- Waaier: roestvrij staal (EN 1.4301, AISI 304)
- Lagers: SIC
- Motorflens: FT85
Installatie
- Maximale omgevingstemperatuur: 60 °C
- Maximale bedrijfsdruk: 25 bar
- Aansluitingen: DIN / ANSI / JIS
- Aansluitmaat aanzuig- en perszijde: DN 25/32 (1 1/4 inch)
| Q max maximaal debiet | 4.5 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 13.5 m |
| P max Maximaal ingangsvermogen | 0.37 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 1.74/1.00 A |
