CR 3-2 A-A-A-E-HQQE / 96516590
4.5 m3/hod
13.5 m
0.37 kW
CR 3-2 A-A-A-E-HQQE / 96516590
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
925.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
Onderdelen
CR 3-2 A-A-A-E-HQQE / 96516590
Overzicht

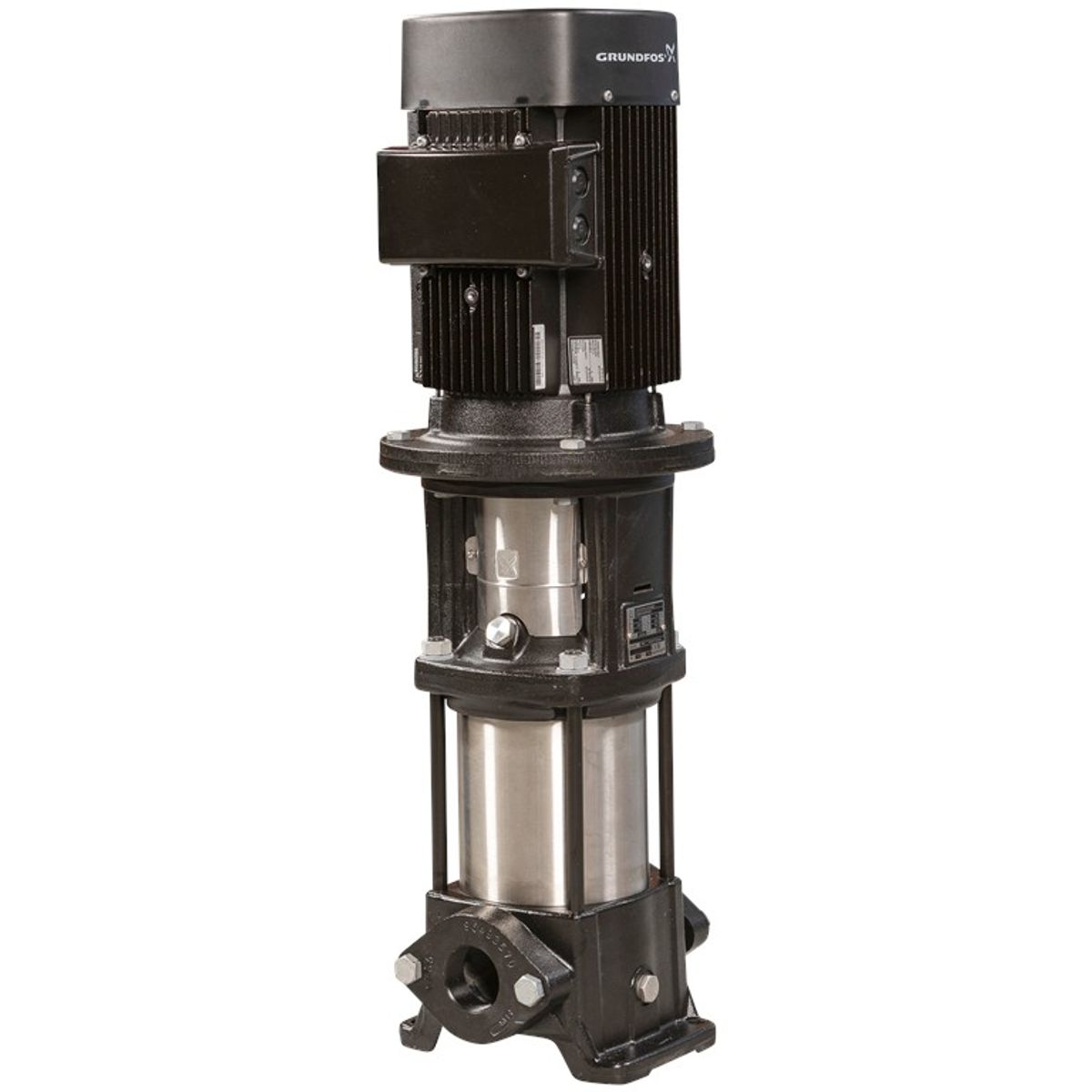

Verticale in-line centrifugaalpomp, ontworpen voor installatie in leidingen of op een fundering. De pomp is niet zelfaanzuigend en geschikt voor een groot aantal toepassingen waarbij een betrouwbare waterstroom nodig is.
Functie en kenmerken
- Materiaal van waaiers en cellichamen: roestvrij staal (EN 1.4301) voor uitstekende corrosiebestendigheid.
- De pompkop en -voet zijn gemaakt van gietijzer voor robuustheid en een lange levensduur.
- De pompafdichting is gedimensioneerd volgens EN 12756 en garandeert een veilige afdichting.
- De motor is met de pomp verbonden door een gedeelde gietijzeren koppeling voor betrouwbaarheid en eenvoudig onderhoud.
- De aansluiting op het leidingwerk is beveiligd met ovale/Rp-flenzen voor een stevige en strakke pasvorm.
- De 3-fasen wisselstroommotor levert stabiele en efficiënte prestaties.
Technische parameters
| Besturingseenheden | Frequentieomvormer. |
|---|---|
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -20 .. 120 °C |
| Geselecteerde vloeistoftemperatuur | 20 °C |
| Dichtheid | 998,2 kg/m³ |
| Nominale pompsnelheid | 2873 tpm |
| Nominaal debiet | 3 m³/h |
| Nominale transporthoogte | 9.6 m |
| Pomprichting | Verticaal |
| Afdichting | HQQE (enkelvoudig) |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Tolerantiebandcurve | ISO9906:2012 3B |
| Basismateriaal | Gietijzer (EN 1561 EN-GJL-200, ASTM A48-25B) |
| Materiaal waaier | Roestvast staal (EN 1.4301, AISI 304) |
| Lagers | SIC |
| Omgevingstemperatuur tijdens bedrijf (max.) | 60 °C |
| Maximale bedrijfsdruk | 16 bar |
| Maximale druk bij een gegeven temperatuur | 16 bar / 120 °C, 16 bar / -20 °C |
| Type aansluiting | Ovaal / Rp |
| Inlaat keelmaat | 1 inch |
| Afvoer keelmaat | 1 inch |
| Drukklasse voor pijpaansluiting (PN) | PN 16 |
| Motorflens | FT85 |
| Elektrische gegevens | IEC-norm, motortype 71A, opgenomen vermogen 0,37 kW, nominale stroom 1,74/1,00 A, startstroom 490-530 %, cos phi 0,80-0,70, frequentie 50 Hz, spanning 3 x 220-240D/380-415Y V, efficiëntieklasse IE3 |
| Gewicht | Netto: 18,3 kg, bruto: 20,9 kg |
| Verzendhoeveelheid | 0.054 m³ |
| Minimale efficiëntie-index (MEI) | ≥ 0.70 |
| Positie van klemmenblok | 6 |
| Aantal polen | 2 |
| Dekking | IP55 (bescherming tegen stof en water) |
| Isolatie | F-klasse |
| Motorserienummer | 85805102 |
| Q max maximaal debiet | 4.5 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 13.5 m |
| P max Maximaal ingangsvermogen | 0.37 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 1.74/1.00 A |
