CR 1-8 A-A-A-E-HQQE / 96516177
2.4 m3/hod
50 m
0.55 kW
CR 1-8 A-A-A-E-HQQE / 96516177
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
884.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
Onderdelen

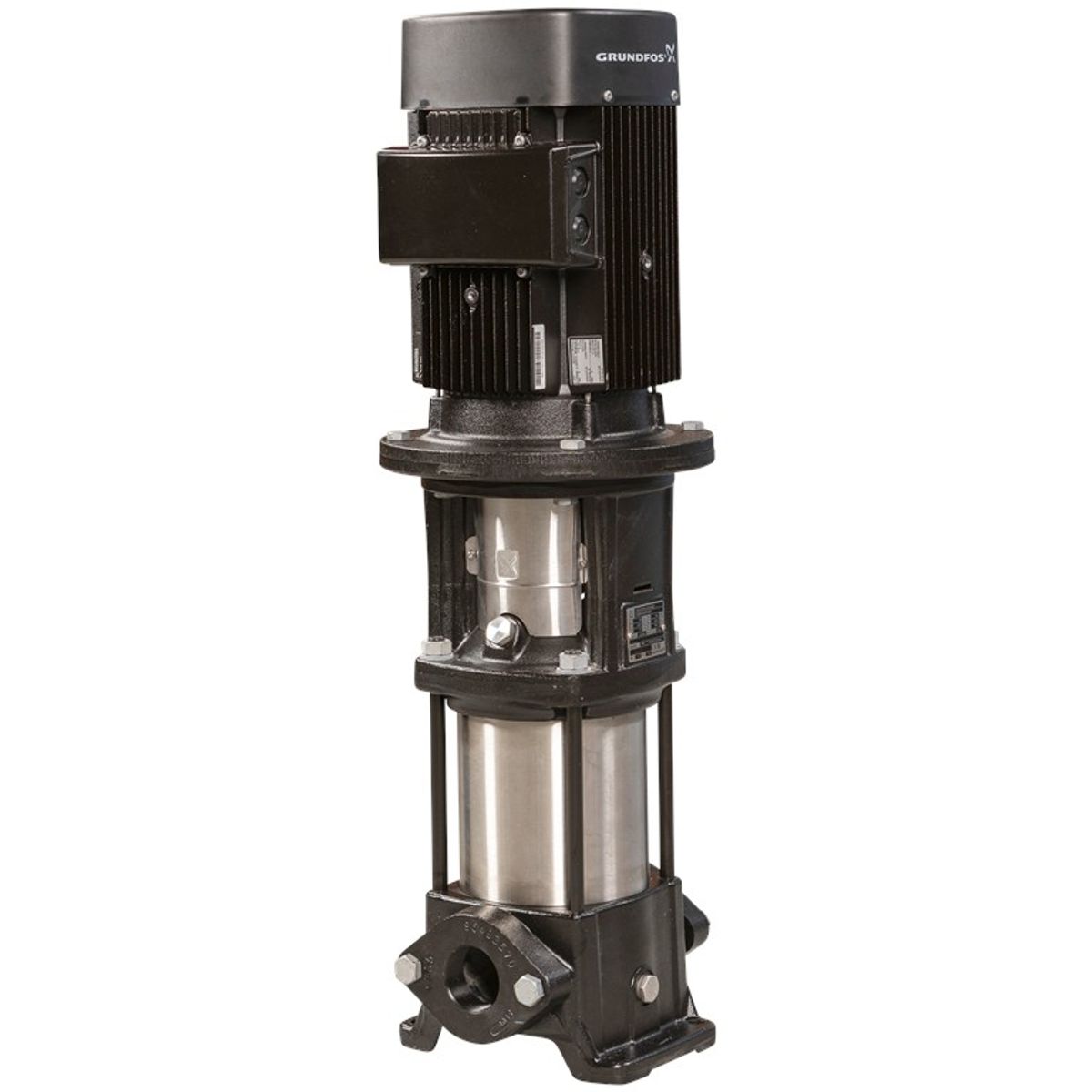

CR 1-8 A-A-A-E-HQQE / 96516177
Productoverzicht
Verticale centrifugaalpomp in lijn, ontworpen voor installatie in leidingen of op een fundering. De pomp is niet zelfaanzuigend.
Functies en kenmerken
- Materiaal waaiers en cellichamen: roestvrij staal, EN 1.4301
- Materiaal pompkop en voet: gietijzer
- Pompafdichting is gedimensioneerd volgens EN 12756
- Motor verbonden met de pomp door een gedeelde gietijzeren koppeling
- Aansluiting op de pijpleiding door middel van ovale/Rp-flenzen
- Motor is een 3-fase wisselstroommotor
Technische parameters
| Besturingseenheden | Frequentieomvormer: Geen |
|---|---|
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -20 .. 120 °C |
| Geselecteerde vloeistoftemperatuur | 20 °C |
| Dichtheid | 998,2 kg/m³ |
| Nominale pompsnelheid | 2856 tpm |

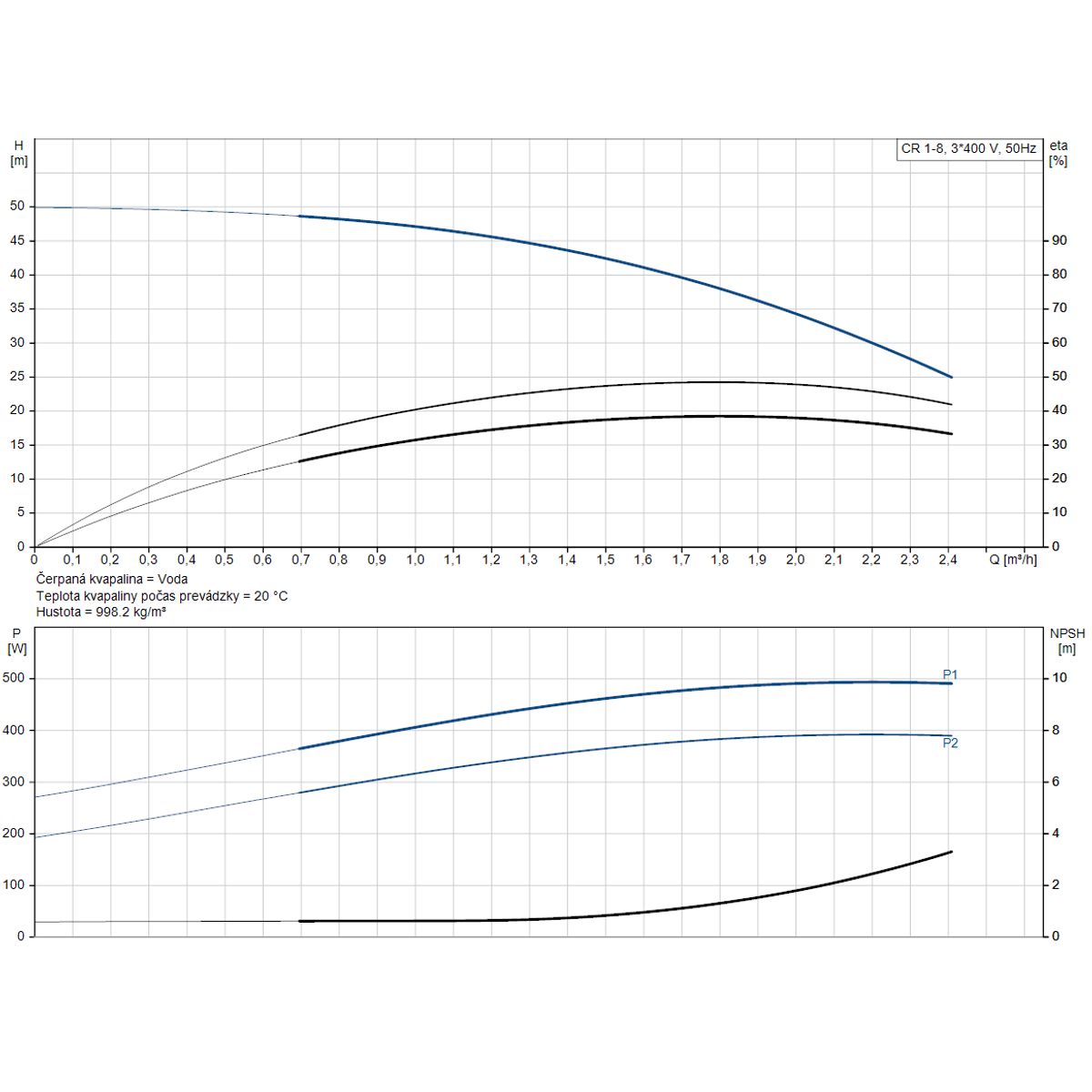

| Nominaal debiet | 1,8 m³/h |
| Nominale transporthoogte | 38.6 m |
| Pomprichting | Verticaal |
| Asafdichting | Eenvoudig |
| Afdichting | HQQE |
| Asafdichting | HQQE |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Kromme tolerantieband | ISO9906:2012 3B |
| Basismateriaal | Gietijzer (EN 1561 EN-GJL-200, ASTM A48-25B) |
| Materiaal waaier | Roestvrij staal (EN 1.4301, AISI 304) |
| Lagers | SIC |
| Maximale omgevingstemperatuur | 60 °C |
| Maximale bedrijfsdruk | 16 bar |
| Maximale druk bij 120 °C | 16 bar |
| Maximale druk bij -20 °C | 16 bar |
| Type aansluiting | Ovaal / Rp |
| Inlaat keelmaat | 1 inch |
| Afvoer keelmaat | 1 inch |
| PN voor pijpaansluiting | PN 16 |
| Motorflens | FT85 |
| Standaard motor | IEC |
| Motortype | 71B |

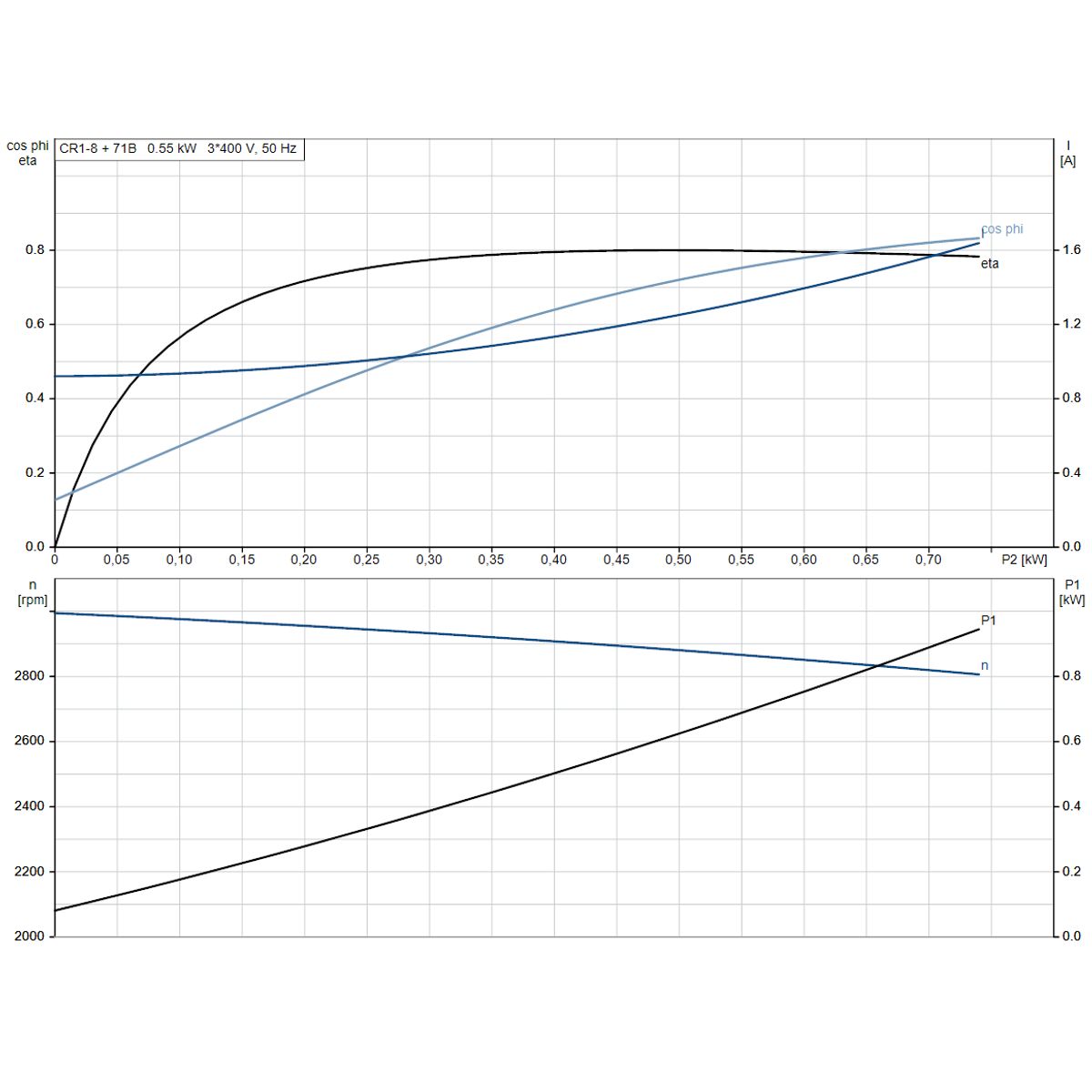

| Motorvermogen P2 | 0,55 kW |
| Frequentie | 50 Hz |
| Spanning | 3 x 220-240D/380-415Y V |
| Nominale elektrische stroom | 2.50/1.44 A |
| Opstartstroom | 580-620 % |
| Cos phi | 0.80-0.70 |
| TOERENTAL | 2830-2850 tpm |
| Rendementsklasse IE | IE3 |
| Rendement Eta 1/1 | 77.8 % |
| Eta 3/4 rendement | 81.5-78.5 % |
| Eta 1/2 rendement | 79.5-74.5 % |
| Aantal polen | 2 |
| Dekking IP | 55 Stof/Straling |
| Isolatie | F |
| Serienummer motor | 85805103 |
| Positie aansluitblok | 6 |
| Minimale efficiëntie-index MEI ≥ | 0.70 |
| Nettogewicht | 20 kg |
| Brutogewicht | 22,8 kg |
| Transport hoeveelheid | 0.063 m³ |
| Q max maximaal debiet | 2.4 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 50 m |
| P max Maximaal ingangsvermogen | 0.55 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 2.50/1.44 A |
