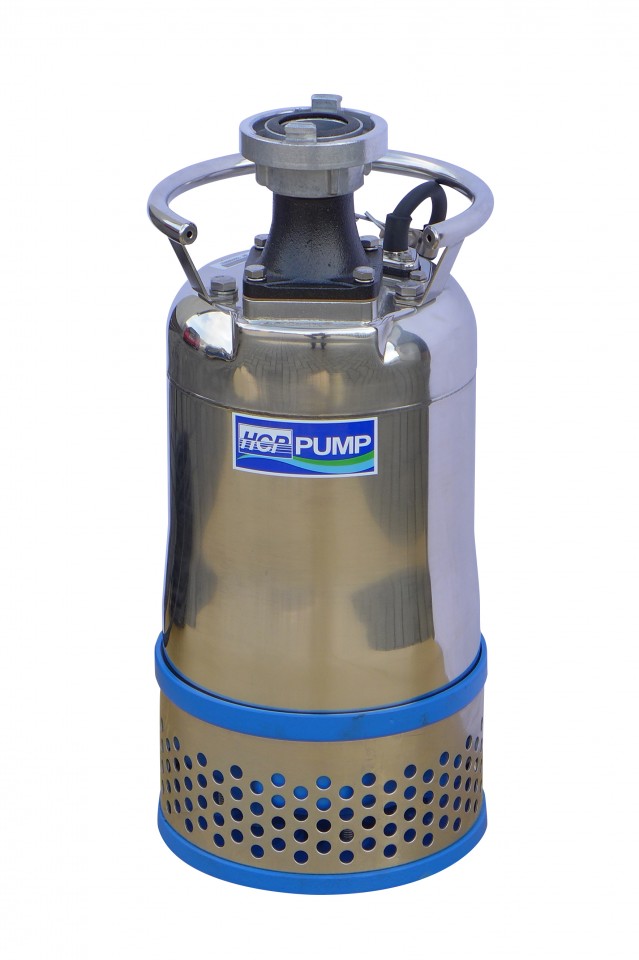

Bouwgrondpomp HCP 50ASH 22.2 / 400V
Overzicht
De ASH-pompserie van HCP is een serie compacte bouwgrondpompen die speciaal is ontworpen voor het verpompen van mechanisch verontreinigde vloeistoffen. De waaiers van de pomp zijn gemaakt van een hoogverchroomde, warmtebehandelde en versterkte legering (HCR) voor een extreem hoge slijtvastheid. Met een roestvrijstalen pomp- en motorhuis en een robuuste zuigzeef is deze pomp ideaal uitgerust voor zware toepassingen. Het zuigdeksel van gehard perliet gietijzer en andere onderdelen van grijs gietijzer maken het duurzame ontwerp compleet.
Deze bouwgrondpomp is uitgerust met dubbelwerkende SiC/SiC mechanische afdichtingen die permanent gesmeerd worden met olie en extra beschermd zijn tegen het binnendringen van vuil door een Gufero. De elektromotor met pakkingbus heeft een geïntegreerde thermische beveiliging (bimetaal) en is omgeven door het verpompte medium, waardoor hij ook kan worden gebruikt in grote tanks met een laag vloeistofniveau.
Functies en eigenschappen
- Verpompen van mechanisch vervuilde vloeistoffen met een zand- en slibgehalte tot 10%.
- Zeer slijtvaste waaiers gemaakt van een hoogchroomlegering (HCR)
- Roestvaststalen behuizing voor pompen en motoren en roestvaststalen as voor corrosiebestendigheid
- Dubbele SiC/SiC mechanische afdichtingen met permanente olievulling voor lange levensduur
- Extra bescherming van de mechanische afdichting door Gufero tegen vervuiling
- Drooglopende elektromotor met geïntegreerde bimetaal thermische beveiligingsfunctie
- Volledig onderdompelbaar, dus ideaal voor gebruik onder water
- Geschikt voor het verpompen van water met een dichtheid tot 1100 kg/m³ en temperaturen tot 40 °C
- Cirkelvormige elektromotor voor gebruik zelfs bij lage vulniveaus in grote tanks
Materiaal pomp
- Pomphuis: Roestvrij staal 1.4301
- Motorhuis: Roestvrij staal 1.4301
- As: Roestvrij staal 1.4000
- Waaier: Hoogchroomlegering (HiCr / gegoten chroom)
- Zuigdeksel: Perliet gietijzer, gehard tot 50HCR
- Andere onderdelen: Grijs gietijzer
Toepassingsgebieden
- Verpompen van water met tot 10% zand en slibverontreinigingen
- Mijnen, ertsindustrie, riolen en tanks met vaste afzettingen
- Bouwindustrie inclusief civiele techniek, tunnelbouw en grondverzet
Technische parameters
| Model | HCP 50ASH 22,2 / 400V |
|---|---|
| Pompfunctie | Verpompen van mechanisch verontreinigde vloeistoffen met maximaal 10% vaste stoffen |
| Pomphuis | Roestvrij staal 1.4301 |
| Motorhuis | Roestvrij staal 1.4301 |
| As | Roestvrij staal 1.4000 |
| Materiaal waaier | Hoogchroomlegering (HiCr / chroomgietwerk), warmtebehandeld en versterkt |
| Zuigdeksel | Perliet gietijzer, gehard (50HCR) |
| Andere onderdelen | Grijs gietijzer |
| Afdichtingen | Dubbele mechanische SiC/SiC-afdichtingen met permanente olievulling, met extra Gufero-bescherming |
| Type motor | Drooglopende elektromotor met thermische beveiliging (bimetaal) |
| Voedingsspanning | 400V |
| Maximale watertemperatuur | 40 °C |
| Maximale dichtheid van het verpompte medium | 1100 kg/m³ |
| Zand- en slibgehalte in het medium | tot 10 |
| Totale afmetingen | Zie technische tekening |

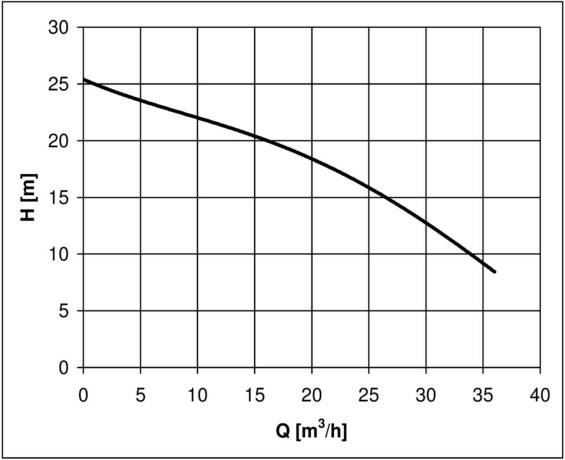

Prestatiecurve

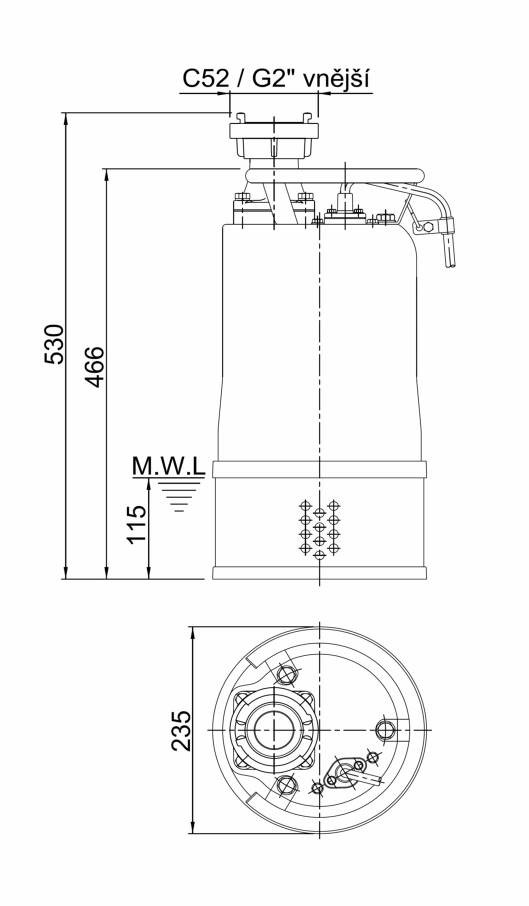

Afmetingen pomp
| Q max maximaal debiet | 36 m3/hod |
| Spanning | 400 V |
| H max Afvoerhoogte | 25 m |
| P max Maximaal ingangsvermogen | 2,95 kW |
| DN afvoer - diameter | C52 / 2 '' |
| Kabellengte | 15 m |
| Deeltjesdoorvoer | 10 mm |
| Gewicht | 39 kg |
| Huidige | 4,9 A |
