Drukverhogingssysteem Bakalar-PumpS B-ATS-E CVE 20-7
Overzicht / Beschrijving

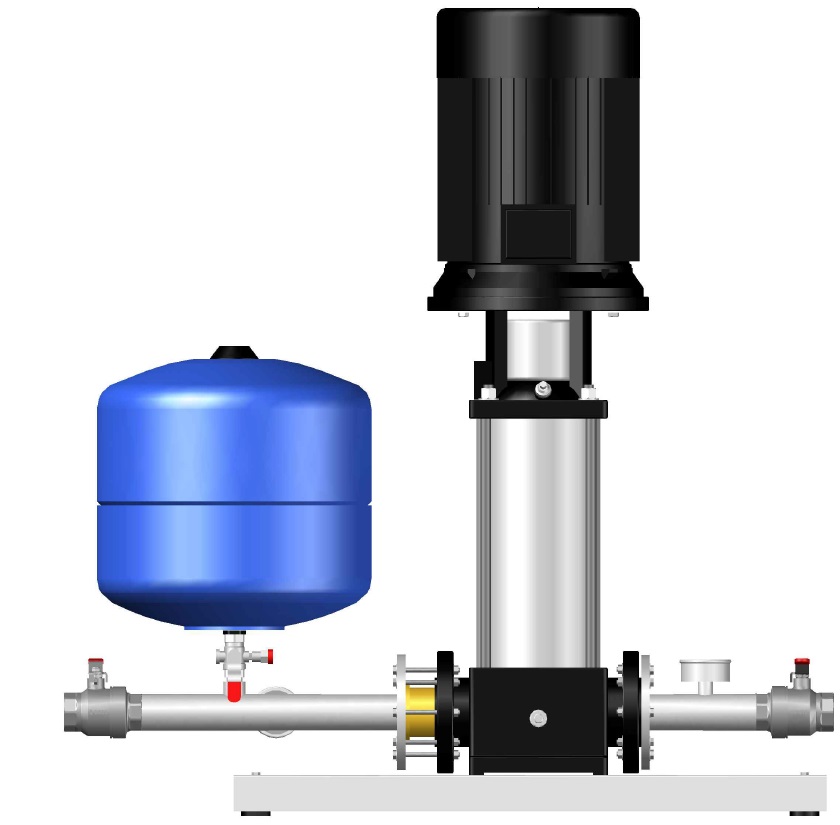

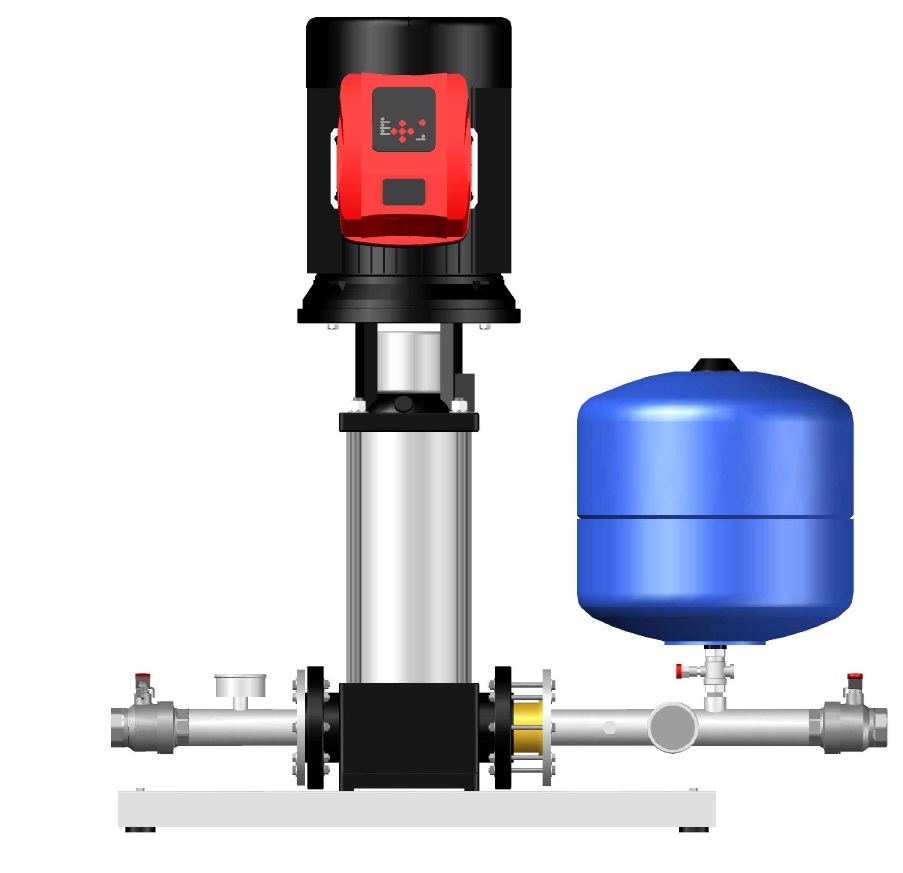

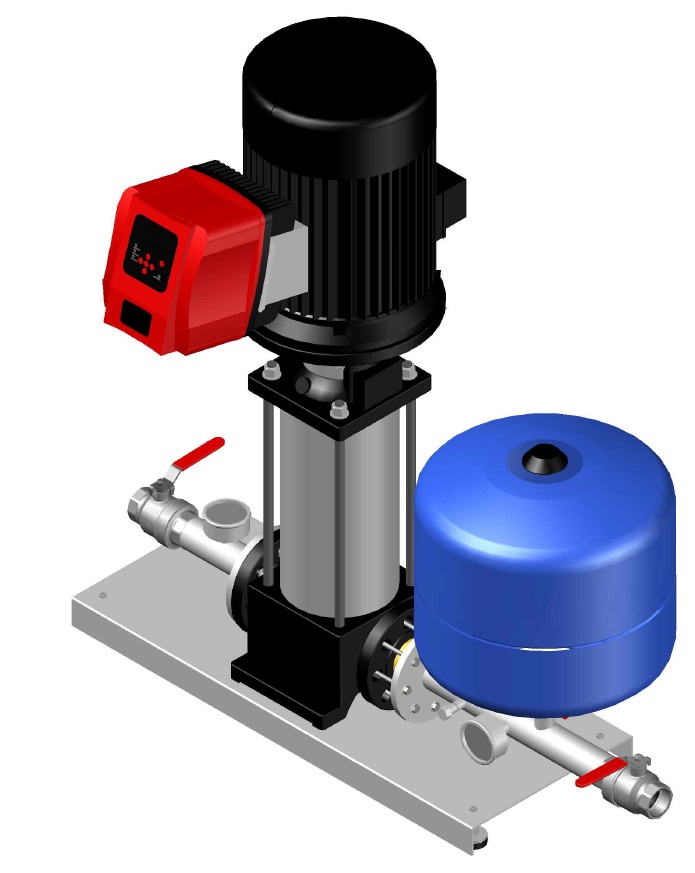

Het B-ATS-E drukverhogingssysteem is een volledig autonome, complete oplossing voor drukverhoging, waarmee de druk in uw leiding te allen tijde constant wordt gehouden. Dit drukverhogingssysteem is een aansluitklaar, volledig geassembleerd en getest compleet product, dat niet alleen bestaat uit een meertraps inline pomp, maar ook uit een zuig- en persleiding van roestvrij staal, een drukvat, een manometer en een terugslagklep aan de perszijde.
De inline pomp is uitgerust met een frequentieomvormer, die de prestaties van de pomp aanpast aan het stroomverbruik via de snelheidsregeling en zo de pomp beschermt en minder energie verbruikt. Een externe druksensor aan de drukzijde regelt de pomp op basis van de huidige druk in de leiding en is daarom niet gevoelig voor storingen omdat er geen mechanische drukmeting is. De frequentieomvormer is luchtgekoeld en biedt daarom hoge prestaties en betrouwbaarheid.
De hydrauliek van de pomp is volledig gemaakt van AISI304 roestvrij staal en de grondplaat van de pomp, inclusief de zuig- en persflens, is gemaakt van grijs gietijzer. De mechanische afdichting van de pomp heeft een compact ontwerp en maakt het mogelijk om de mechanische afdichting te vervangen zonder de pomp te demonteren.
De droogloopbeveiliging van de pomp is ook voorgeprogrammeerd door de frequentieomvormer, die direct ingrijpt bij een drukval in de leiding en zo de pomp beschermt tegen schade.
Het hele drukverhogingssysteem is gemonteerd op een roestvrijstalen grondplaat, die met extra compensatoren bijdraagt aan een vermindering van trillingen en daardoor een stillere werking.
Functies/eigenschappen
- Compleet aansluitklaar geleverd
- Voorgeprogrammeerd - aansluiten en genieten
- Roestvrijstalen kabels
- Gemakkelijk te onderhouden
- Breed frequentiebereik van de frequentieomvormer (30 - 60 Hz)
- Constante druk in de leiding
- Geen drukpieken
- Robuuste constructie
- Roestvrijstalen bodemplaat
- Aansluiting met schroefdraad of flens op aanvraag
- Individueel configureerbaar
Beveiligingsfuncties
- Droogloopbeveiliging
- Motorbeveiliging
- Overdrukbeveiliging
- Onderspanningsbeveiliging
- Overspanningsbeveiliging
- Ongelijke belasting
- Oververhitting van de frequentieregelaar
Ingangen en uitgangen van de frequentieregelaar
Ingangen
- Analoog 1: 4 - 20mA (druksensor)
- Analoog 2: 0 - 10V
- Digitaal: 3x
Uitgangen
- Digitaal: 2x programmeerbaar relais (foutmeldingen, pompbedrijfssignaal, besturing van de pomp op dezelfde snelheid)
- RS485 seriële aansluiting, waardoor tot 8 frequentieregelaars in serie in een netwerk kunnen worden opgenomen
Pompmaterialen
- Bedrijfseenheid: AISI304 roestvrij staal
- Basisplaat: ASTM25B grijs gietijzer
- Basisplaat: AISI304 roestvrij staal
- Mechanische afdichting: SiC/wolfraamcarbide/EPDM
- Kleppen: Roestvrij staal AISI316
Toepassingsgebieden
- Hoogbouw
- Industriële irrigatie
- Drukverhoging
- Watervoorziening
- Distributie van industrieel water
WiFi-functie (optioneel)
Een andere functie van onze drukverhogingsinstallaties is de WiFi-module, waarmee je via het internet rechtstreeks toegang hebt tot alle bedrijfsgegevens en instellingen. Je kunt altijd en overal ter wereld (met een internetverbinding) toegang krijgen tot het drukverhogingssysteem, de instellingen wijzigen en de huidige bedrijfsgegevens opvragen. Deze functie is optioneel en vereist de aankoop van een WiFi-module.
Technische gegevens
| Pomptype | Meertraps inline pomp |
|---|---|
| Materiaal hydrauliek | Roestvrij staal AISI304 |
| Grondplaat | Roestvrij staal AISI304 |
| Grondplaat | Grijs gietijzer ASTM25B |
| Mechanische afdichting | SiC/wolfraamcarbide/EPDM, compact ontwerp (vervangbaar zonder demontage) |
| Frequentiebereik | 30 - 60 Hz |
| Besturingseenheid | Frequentieomvormer met snelheidsregeling |
| Druksensor | Extern, gemonteerd op de drukzijde |
| Beveiligingsfuncties | Droogloopbeveiliging, motorbeveiliging, overdruk, onder- en overspanning, ongelijkmatige belasting, oververhitting Frequentieomvormer |
| Type installatie | Compleet systeem, gereed voor aansluiting |
Prestatiecurve
Afmetingen
| Q max maximaal debiet | 500 l/min |
| Spanning | 400 V |
| H max Afvoerhoogte | 100 m |
| P max Maximaal ingangsvermogen | 7,5 kW |
| DN afvoer - diameter | DN 50 |
| Gewicht | 95 kg |
| Max. temperatuur van verpompte vloeistof | -20/ +104 °C |
| pH-waarde | 3-9 |
| Max. motorstroom | A |
| Max. omgevingstemperatuur | +40 °C |
| Variant | Prijs | Beschikbaarheid |
|---|
|
BATS-E CVE 20-05
Q max: 500 l/min Spanning: 400 V H max: 71 m P max: 5,5 kW DN afvoer - diameter: DN 50 Gewicht: 88 kg Max. temperatuur van verpompte vloeistof: -20/ +104 °C pH-waarde: 3-9 Max. omgevingstemperatuur: +40 °C |
|
BATS-E CVE 20-03
Q max: 500 l/min Spanning: 400 V H max: 44 m P max: 4,0 kW DN afvoer - diameter: DN 50 Gewicht: 60 kg Max. temperatuur van verpompte vloeistof: -20/ +104 °C pH-waarde: 3-9 Max. omgevingstemperatuur: +40 °C |
